¿Qué es un accesorio? ¿Cuáles son los tipos?
Cuando se trata de accesorios, las personas que trabajan en sectores no manufactureros pueden sentirse un poco extrañas. Aunque todos se denominan "plantillas", se utilizan para diferentes propósitos y vienen en una variedad de tamaños y formas. A continuación, se presenta una introducción a la función y el uso de los accesorios.

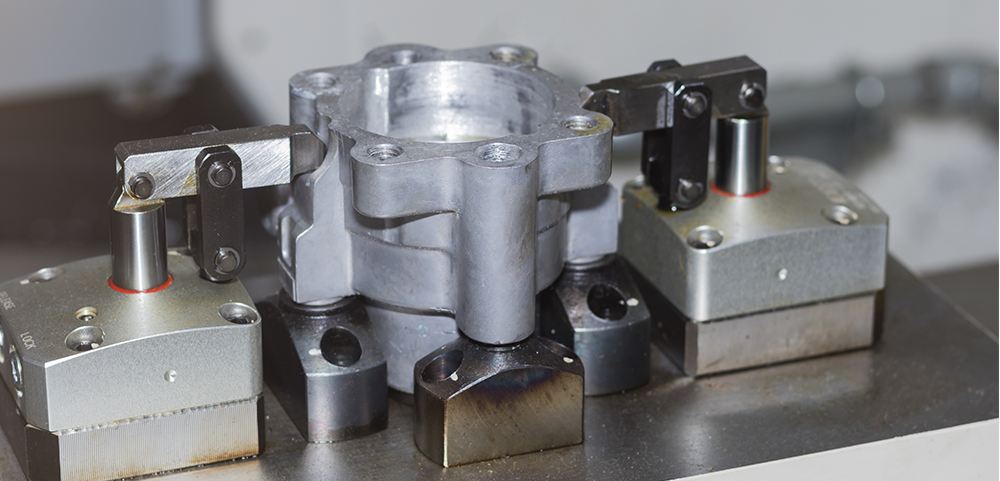

Una plantilla es un dispositivo que sujeta una pieza o guía un trabajo.
Una plantilla es un dispositivo que ayuda a fijar el elemento (pieza de trabajo) que se va a procesar y guía el procesamiento durante el mismo. También se conoce como ayuda. Por ejemplo, es difícil asegurar una pieza de trabajo con una parte posterior curvada sobre una mesa plana y fijarla con tornillos. Si no se concentra en el trabajo, es posible que los tornillos se inclinen. En este caso, si se utiliza un soporte que se ajuste a la superficie curva de la pieza de trabajo, la pieza de trabajo se vuelve estable y es más fácil trabajar con ella. Esta es la base del concepto de fijación.
Las plantillas tienen varias funciones, no sólo para estabilizar el trabajo, sino también para estabilizar la calidad y hacer que el trabajo se complete más rápido.
Existen dos tipos de dispositivos de sujeción. El primero son las plantillas que se utilizan en diversas formas en la línea de producción de procesamiento, y el segundo son las plantillas que fijan la pieza de trabajo a la máquina herramienta durante el mecanizado. Dado que las plantillas son piezas una a una que coinciden con la pieza de trabajo y el contenido de la misma, no se producen en masa. Casi todas ellas son fabricadas una a una por un técnico del departamento de tecnología de producción o un fabricante profesional de plantillas según la aplicación.
Accesorios utilizados en trabajos manuales
Los accesorios utilizados en la línea de producción de procesamiento son principalmente los siguientes.
- Una plantilla que estabiliza la pieza de trabajo cuando el trabajador o el equipo están realizando mecanizado y medición.
- Una plantilla que coloca piezas una encima de otra al realizar trabajos como pegar.
- Una plantilla que guía la inserción como un embudo al insertar otras piezas o herramientas.
- Una plantilla que está enmascarada para evitar que otras partes se ensucien al aplicar o aplicar sellador.

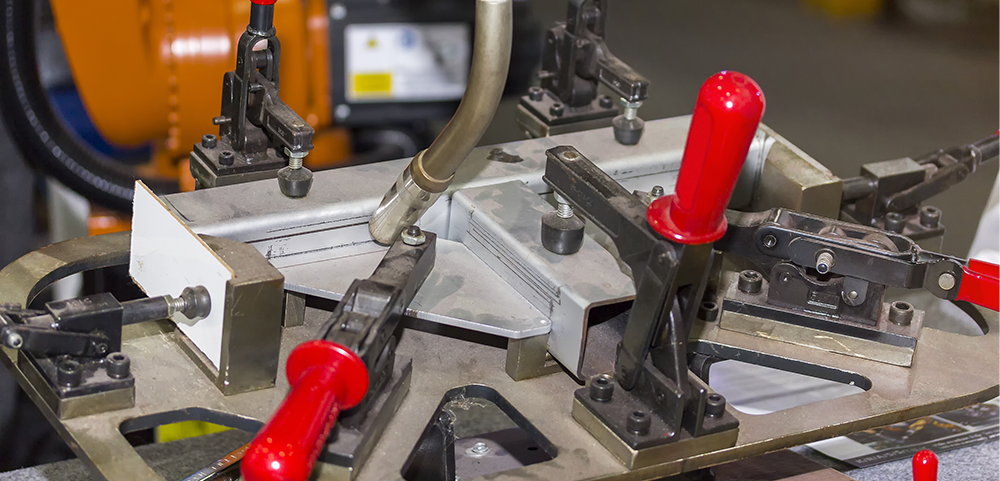

Este tipo de utillaje tiene diferentes materiales y formas según el lugar y la finalidad de su uso. En los casos en los que se requiere un trabajo ligero, como el trabajo manual, se suelen utilizar plantillas de resina ligeras y flexibles como la resina de nailon, o en combinación con plantillas pequeñas. Por otro lado, los utillajes con duras condiciones de temperatura y carga, como los utillajes de temple, suelen estar fabricados en metal resistente y duradero. En otros casos, el propio utillaje se ha automatizado como dispositivo o aparato, por ejemplo, tan pronto como se coloca la pieza de trabajo, la abrazadera funcionará automáticamente para sujetar la pieza de trabajo en su lugar.
Accesorios utilizados en el mecanizado

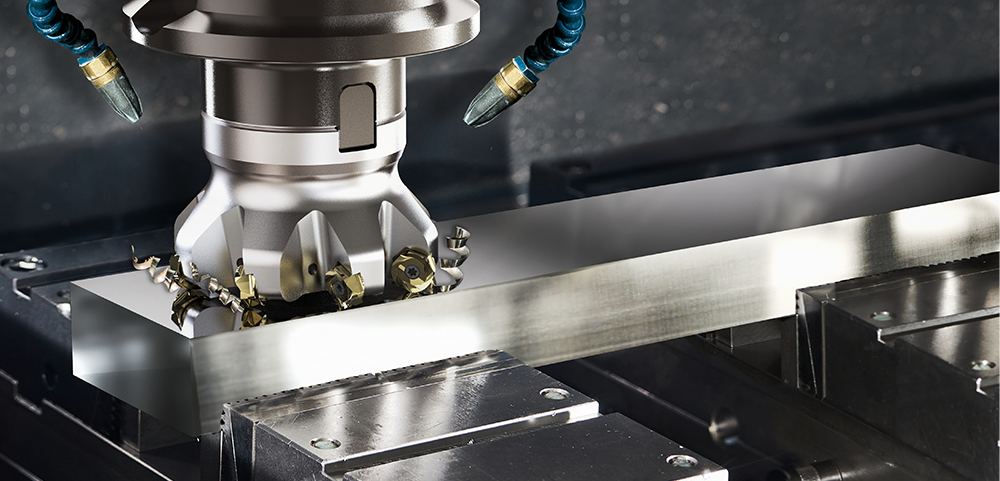

Las plantillas que se utilizan en la línea de procesamiento vienen en una variedad de formas y materiales, pero las plantillas que se utilizan en máquinas herramienta como la NC casi siempre están hechas de metales duraderos como el acero inoxidable. Dependiendo del tipo de mecanizado, el tamaño de la plantilla variará y, en el caso de plantillas grandes, puede ser tan grande que no se pueda mover sin el uso de una grúa. La pieza de trabajo no se fija con una abrazadera temporal como una abrazadera, sino con tornillos, etc. En la foto de arriba, la parte con las virutas de metal cortadas unidas es la "plantilla". En particular, algunas plantillas que se utilizan en NC y otras plantillas tienen muchos orificios para tornillos para que se puedan manipular varias piezas de trabajo con una sola plantilla.
Los dispositivos de sujeción son desconocidos para las personas que trabajan en la industria no manufacturera. Sin embargo, de hecho, desempeñan un papel muy importante en el apoyo a la industria manufacturera, al igual que las máquinas herramienta y las herramientas. Al diseñar maquinaria, etc., si ponemos un poco más de esfuerzo en los dispositivos de sujeción necesarios para procesar los productos, podemos lograr diversos beneficios, como una reducción de los costes y una mejora de la calidad.
