Conocimientos básicos, aplicaciones y características del CNC (Control numérico por computadora)

Aplicaciones de las máquinas CNC

Las máquinas CNC se utilizan ampliamente en diversas industrias, incluida la fabricación de piezas de automóviles, equipos médicos y aeronaves, así como el procesamiento de moldes. Son particularmente ventajosas en campos de mecanizado de precisión, como el mecanizado de superficies de forma libre o el procesamiento de formas tridimensionales complejas, que son un desafío para las máquinas herramienta manuales tradicionales. Además, algunas máquinas CNC son capaces de mecanizar materiales no metálicos, como plásticos y madera, además de metales.

Proceso de operación de CNC

El proceso general para utilizar CNC para mecanizar materiales es el siguiente:

• Crear un modelo 3D del producto utilizando software CAD 3D.

• Generar datos del programa NC en el software CAM.

• Prepare las herramientas necesarias y móntelas en el portaherramientas.

• Instalar el material en la mesa de mecanizado.

• Iniciar el proceso de mecanizado.

El sistema CAD se utiliza para crear los datos 3D, mientras que el sistema CAM se utiliza para generar el programa NC basado en los datos 3D creados con el sistema CAD. El programa NC controla diversos aspectos, como la velocidad de la herramienta, el tipo, la trayectoria y el tiempo de cambio de la herramienta. Incluso aquellos sin experiencia en programación pueden utilizar el sistema CAM para introducir herramientas y condiciones de mecanizado, generando automáticamente el programa NC y completando la operación de mecanizado CNC.

Características del CNC

Ventajas:

1. Calidad estable:Las máquinas CNC realizan automáticamente el mecanizado según el programa, eliminando las variaciones de calidad que pueden producirse con la operación manual y garantizando la consistencia del producto. Esto las hace especialmente adecuadas para la producción en serie, ayudando a reducir los costes de producción.
2. Alta eficiencia:Las máquinas CNC pueden completar operaciones de mecanizado más rápido que los métodos manuales al reducir el movimiento innecesario de las piezas de trabajo. Son ideales para producir en masa de manera eficiente productos idénticos. La automatización permite un funcionamiento sin supervisión, incluso permitiendo el procesamiento durante la noche sin supervisión humana, lo que mejora significativamente la productividad.
3. Alta seguridad:Las máquinas CNC pueden funcionar automáticamente sin necesidad de que haya trabajadores cerca, lo que reduce el riesgo de lesiones por enredos en la máquina o por escombros que salen volando. Además, con la integración del ATC (cambiador automático de herramientas), las herramientas se pueden reemplazar automáticamente sin detener la máquina, lo que mejora aún más la eficiencia del mecanizado.

Desventajas:

1. Alto costo:Las máquinas CNC están equipadas no solo con las estructuras necesarias para realizar operaciones de mecanizado manuales, sino también con computadoras y software especializado, lo que las hace significativamente más caras que las máquinas herramienta manuales tradicionales. La inversión debe evaluarse cuidadosamente para obtener el retorno de la inversión.
2. Preparación extensa:El mecanizado CNC requiere una cantidad considerable de trabajo de preparación, que incluye dominar los conocimientos de programación de control numérico, escribir e ingresar programas de control numérico, colocar el material y realizar cortes de prueba. Esta preparación requiere más tiempo que las máquinas herramienta manuales tradicionales, por lo que el tiempo total de procesamiento debe calcularse cuidadosamente, considerando las ganancias de eficiencia que se obtienen con la automatización.

Ejemplos de mecanizado CNC

Existen varios tipos de máquinas CNC en el mundo. Una vez que se pone en marcha una máquina CNC, realiza automáticamente el mecanizado según el programa. Incluso en ausencia de trabajadores, como durante los turnos de noche, las máquinas CNC pueden funcionar, lo que mejora la eficiencia y la productividad del trabajo. Las máquinas CNC también pueden mecanizar con precisión formas tridimensionales, que son difíciles de lograr mediante el mecanizado manual. A continuación, se muestran algunos ejemplos representativos:

1. Fresadora CNC:Una fresadora equipada con funcionalidad CNC, que automatiza los procesos de fresado (corte de piezas fijas con herramientas rotativas).

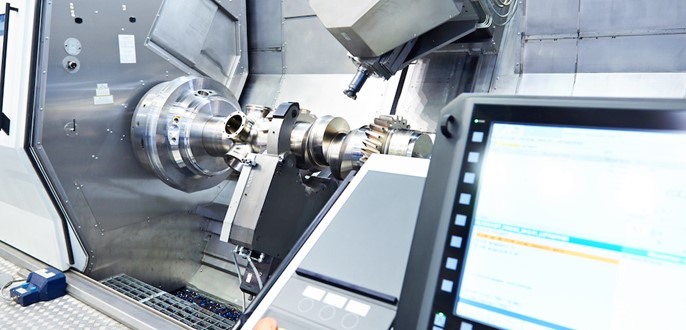

2. Torno CNC:Máquina que automatiza procesos de torneado (corte de piezas rotativas con herramienta fija), adecuada para mecanizar ejes y otras piezas segmentadas, con precisión de hasta 0,001 mm.
3. Rectificadora CNC:Una máquina que automatiza los procesos de rectificado (corte de superficies de piezas de trabajo con una muela abrasiva giratoria de alta velocidad), con características como cambio automático de muela y rango de rectificado controlado.
4. Centro de mecanizado:Máquina CNC multifuncional capaz de realizar diversas operaciones de mecanizado, como taladrado, fresado, perforación, roscado y escariado en una sola configuración. Se clasifican por tamaño, forma y número de ejes móviles.
5. Otras máquinas CNC:Los ejemplos incluyen máquinas de corte láser CNC, que utilizan energía láser para disolver materiales, y máquinas de chorro de agua CNC, que cortan materiales utilizando chorros de agua a alta presión.
