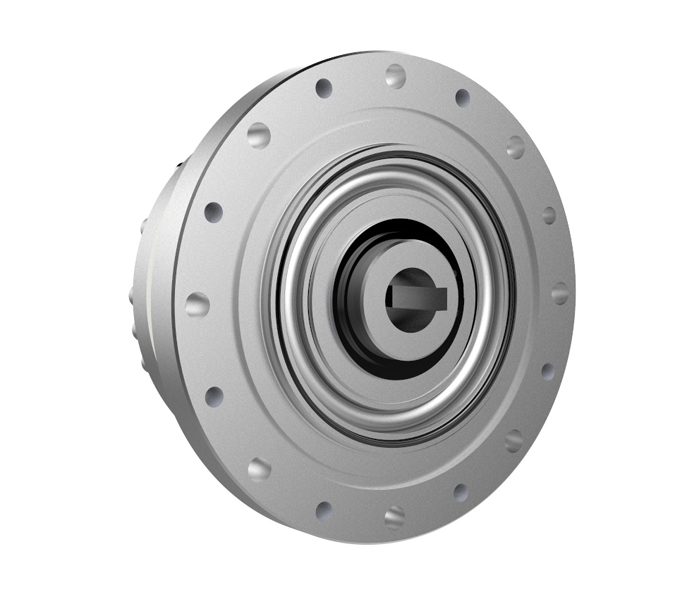

Apa jenis penggerak roda gigi untuk peredam harmonik?

Peredam harmonik memiliki serangkaian keunggulan seperti rasio transmisi besar, struktur sederhana, volume kecil, ringan, dan akurasi tinggi. Teknologi dan perangkat transmisi gigi harmonik banyak digunakan di bidang-bidang seperti komunikasi radar, robot industri, peralatan mesin presisi, instrumen, percetakan tekstil, peralatan optik presisi, perangkat medis, dll. Jadi apa saja jenis penggerak harmonik dan apa saja klasifikasinya ?

1 、 Menurut prinsip aksi roda fleksibel dan generator gelombang, mereka diklasifikasikan ke dalam tipe kopling elektromagnetik dan tipe sambungan mekanis. Jenis kopling elektromagnetik dari gaya deformasi roda fleksibel dihasilkan oleh kopling elektromagnetik antara generator gelombang dan koil pada keliling roda fleksibel perangkat seragam. Hubungan mekanis adalah pergerakan roda fleksibel yang disebabkan oleh gaya mekanis.

2 、 Menurut konfigurasi generator gelombang peredam harmonik relatif terhadap roda fleksibel, itu diklasifikasikan sebagai generator gelombang eksternal dan generator gelombang internal. Generator gelombang eksternal memiliki ukuran struktural yang besar dan momen inersia yang besar, sehingga tidak cocok untuk penggunaan kecepatan tinggi. Saat menggunakan generator gelombang deformasi tetap, tipe internal umumnya digunakan.

3 、 Menurut bentuk transmisi, itu diklasifikasikan sebagai transmisi gigi harmonik ujung muka, transmisi gigi harmonik radial, dan transmisi spiral harmonik. Penggerak gigi harmonik ujung muka adalah jenis transmisi meshing spasial, yang memiliki ukuran aksial lebih kecil dan kekakuan torsional yang lebih besar pada roda fleksibel. Transmisi roda gigi harmonik radial termasuk jenis planar meshing dan saat ini paling banyak digunakan.

4. Diklasifikasikan sebagai transmisi gelombang tunggal, gelombang ganda, dan tiga gelombang berdasarkan jumlah gelombang deformasi. Jumlah gelombang transmisi gigi peredam harmonik mengacu pada jumlah siklus di mana generator gelombang berputar satu putaran dan titik tertentu pada roda fleksibel berubah bentuk. Deformasi roda fleksibel pada transmisi gigi gelombang tunggal adalah asimetris, sehingga persyaratan desain untuk profil gigi dan profil bubungan generator gelombang terlalu tinggi. Perbedaan jumlah gigi antara roda fleksibel dan kaku dari transmisi gigi gelombang ganda adalah 2, dan strukturnya relatif sederhana, menjadikannya yang paling umum digunakan. Ketiga gelombang tersebut memiliki netralitas yang baik dan kesalahan eksentrisitas yang kecil, tetapi pemrosesannya rumit, dan jumlah pembengkokan berulang pada roda fleksibel meningkat, sehingga umur kelelahan roda fleksibel relatif rendah. Biasanya jarang digunakan.

Dengan perkembangan zaman dan pembaruan dan peningkatan berkelanjutan robot cerdas industri, perangkat medis, komunikasi nirkabel, peralatan mesin CNC, dan peralatan lainnya, persyaratan untuk transmisi peredam harmonik juga akan menjadi lebih tinggi. Mempelajari klasifikasi roda gigi harmonik membantu memilih dan menggunakan jenis peredam harmonik yang lebih sesuai.
