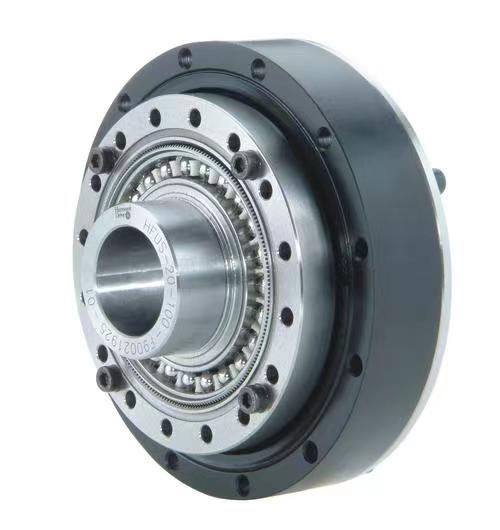

Peredam harmonik terutama terdiri dari tiga komponen dasar

Peredam harmonik terutama terdiri dari tiga komponen dasar: (tidak ada yang sangat diperlukan)

1. Roda gigi kaku (rigid wheel) dengan roda gigi lingkar dalam, yang setara dengan roda pusat dalam sistem planet;

2. Roda gigi fleksibel (flexible gear) dengan cincin roda gigi luar, yang setara dengan roda gigi planet;

3. Generator gelombang, yang setara dengan pembawa planet.

Penggunaan peredam harmonik biasanya mengadopsi bentuk generator gelombang aktif, roda kaku tetap, dan keluaran roda fleksibel. Diantaranya, roda kaku: jumlah giginya sedikit lebih banyak dari pada roda fleksibel; Roda fleksibel: roda gigi berdinding tipis yang dapat menghasilkan deformasi elastis yang signifikan; Generator gelombang: H adalah komponen berbentuk batang, dengan bantalan gelinding di kedua ujungnya membentuk rol yang menekan dengan kuat dinding bagian dalam roda fleksibel 1; Panjang generator gelombang lebih besar dari diameter lingkaran dalam roda fleksibel yang tidak dideformasi: ketika generator gelombang dipasang ke lingkaran dalam roda fleksibel, itu memaksa bagian roda fleksibel untuk mengalami deformasi elastis dari lingkaran asli dan menjadi elips, menyebabkan gigi roda fleksibel di dekat kedua ujung sumbu panjangnya dimasukkan ke dalam alur gigi roda kaku, menjadi terpasang sepenuhnya; Dan gigi roda gigi di dekat kedua ujung poros pendeknya benar-benar tidak bersentuhan dan dalam keadaan terlepas. Gigi bagian lain pada keliling berada dalam keadaan transisi pengikatan dan pelepasan. Proses dari engagement ke disengagement berada dalam keadaan engagement atau keterikatan. Ketika generator gelombang terus berputar, itu memaksa roda fleksibel untuk terus berubah bentuk, menyebabkan gigi kedua roda terlibat, terlibat, melepaskan, dan terlibat kembali, terus mengubah kondisi kerja masing-masing sepanjang siklus, sehingga mencapai rotasi lambat dari roda fleksibel relatif terhadap roda kaku dalam arah berlawanan dari generator gelombang H. Apa yang disebut gerakan gigi terhuyung dihasilkan, sehingga mencapai transmisi gerakan antara generator gelombang aktif dan roda fleksibel. Saat bekerja, roda kaku tetap digerakkan oleh motor untuk memutar generator gelombang, dan roda fleksibel berfungsi sebagai roda penggerak untuk mengeluarkan dan menggerakkan beban untuk bergerak. Selama proses transmisi, jumlah siklus di mana generator gelombang berputar sekali dan titik tertentu pada roda fleksibel berubah bentuk disebut bilangan gelombang, dilambangkan dengan n. Yang biasa digunakan adalah dua gelombang dan tiga gelombang.

Prinsip transmisi akselerator gelombang adalah perbedaan jumlah gigi antara gigi fleksibel dan gigi kaku.
Karena jumlah gigi berbeda, ketika titik penyambungan diputar dari 0 ° (di mana beberapa gigi gigi bagian dalam dan luar menyatu), gigi bagian dalam dan luar tidak dapat disatukan sepenuhnya. Ini bisa dirujuk. Dengan asumsi jumlah gigi gigi dalam dan gigi luar sama persis, saat generator gelombang berputar 90° untuk menyambungkan gigi pada posisi 90°, posisi gigi (dalam dan luar) yang semula menyatu pada 0 ° tetap tidak berubah, tetapi jumlah gigi kedua roda gigi berbeda, sehingga gigi bagian dalam pada 0 ° akan berputar berlawanan arah dengan putaran generator gelombang.
