Cara Menggiling Roda Gigi Non Bundar dalam Pemrosesan Suku Cadang Presisi

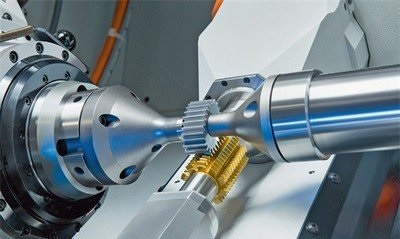

Ketika sumbu kutub dari kurva pitch dari roda gigi non-sirkular bukan alur gigi, tetapi puncak gigi pada pemesinan bagian presisi, sudut antara sumbu kutub dan arah radial dari alur gigi pemesinan awal A harus dipertimbangkan saat menyetel dan menghitung. Sudut ini sama dengan sudut yang sesuai dengan panjang busur setengah jarak gigi (π m/2) dari sumbu kutub ke alur gigi yang berdekatan.

Saat memilih jumlah angka pemotong frais, pertama-tama perlu meminta radius lingkaran dekat (radius kelengkungan) dari titik tengah panjang busur alur gigi potong pada kurva pitch, dan kemudian menghitung jumlah ekuivalen roda gigi silinder untuk setiap alur gigi berdasarkan modulus m gigi potong untuk memilih nomor pemotong modul frais. Jika persyaratan akurasi tidak tinggi, jumlah pemotong frais dapat dipilih berdasarkan gigi roda gigi ekivalen dengan radius kelengkungan maksimum.

Untuk memfasilitasi penyelarasan pahat dalam pemrosesan komponen presisi, pemesinan harus dimulai dari ujung selongsong panjang dengan gerigi dan alur. Setelah penyelarasan, pemotongan dapat dilakukan tanpa perlu pengindeksan. Setelah menggiling alur gigi pada busur pertama sesuai dengan indeks sudut A1 di sekitar pusat rotasi O1, putar sudut A2, lalu pindahkan pusat rotasi ke pusat O2 busur kedua. Putar sudut A3, giling alur gigi pertama 3 pada busur kedua, lalu giling semua alur gigi pada busur kedua sesuai dengan pengindeksan sudut A4. Mengikuti urutan operasi yang sama seperti di atas, giling semua slot gigi.
