Mengapa peredam harmonik disebut harmonik?

Mengapa peredam harmonik disebut harmonik? Pertama, perlu dipahami apa itu transmisi harmonik, untuk mengetahui nama sumber peredam harmonik. Proses spesifiknya adalah sebagai berikut:

Penggerak harmonik menggunakan deformasi elastis yang dapat dikontrol untuk mencapai transmisi gerakan mekanis. Penggerak harmonik biasanya terdiri dari tiga komponen dasar, termasuk roda kaku dengan gigi internal, roda fleksibel dengan gigi eksternal yang dapat menghasilkan deformasi elastis radial selama operasi, dan generator gelombang yang dipasang di dalam roda fleksibel, berbentuk elips dan fleksibel. bantalan gelinding pada cincin luar. Jumlah gigi luar roda fleksibel lebih sedikit daripada jumlah gigi dalam roda kaku. Ketika generator gelombang berputar, gigi luar yang sesuai dari roda fleksibel dalam arah sumbu panjang benar-benar menyatu dengan gigi bagian dalam dari roda kaku; Dalam arah sumbu pendek, gigi luar terlepas sepenuhnya dari gigi dalam. Ketika roda kaku dipasang dan generator gelombang berputar, gigi luar roda fleksibel akan secara berurutan masuk dan keluar dari gigi bagian dalam roda kaku. Perpindahan radial dari titik mana pun pada cincin roda gigi fleksibel akan menunjukkan perubahan yang mirip dengan bentuk gelombang sinusoidal, sehingga jenis transmisi ini disebut transmisi harmonik.

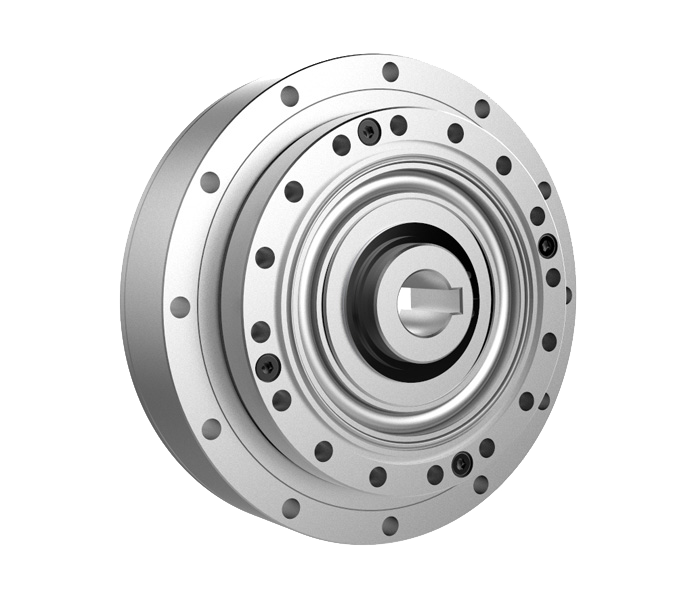

Peredam harmonik adalah jenis perangkat transmisi harmonik, yang meliputi akselerator harmonik dan peredam harmonik.

Pengurang harmonik terutama meliputi: roda kaku, roda fleksibel, dan generator gelombang, tidak ada yang sangat diperlukan.

Diantaranya, jumlah gigi roda kaku sedikit lebih banyak dari pada roda fleksibel.

Panjang generator gelombang lebih besar dari diameter lingkaran dalam roda fleksibel yang tidak dideformasi: ketika generator gelombang dipasang ke lingkaran dalam roda fleksibel, itu memaksa roda fleksibel mengalami deformasi elastis dan menjadi elips, menyebabkan gigi roda fleksibel pada sumbu panjangnya untuk dimasukkan ke dalam alur gigi roda kaku, menjadi keadaan terpasang penuh; Dan dua gigi roda pada poros pendeknya benar-benar tidak bersentuhan dan dalam keadaan terlepas. Proses dari engagement ke disengagement berada dalam keadaan engagement atau keterikatan.

Ketika generator gelombang terus berputar, itu memaksa roda fleksibel untuk terus berubah bentuk, menyebabkan gigi kedua roda terus-menerus mengubah kondisi kerja masing-masing selama proses penyambungan, penyambungan, penyambungan, dan pelepasan, menghasilkan apa yang disebut terhuyung-huyung gerakan gigi, sehingga mencapai transmisi gerakan antara generator gelombang aktif dan roda fleksibel.
