Apa itu pemotongan profil dan pembuatan modelnya dalam pemesinan komponen presisi

Saat menggunakan penggilingan profil untuk menyelesaikan masalah penggilingan dalam pemrosesan komponen presisi, kesulitan utama yang harus dipecahkan adalah menentukan metode pembuatan profil, perangkat pembuatan profil, serta desain dan produksi model.

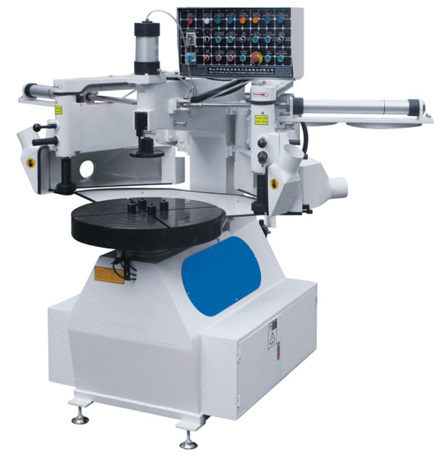

Berdasarkan analisis karakteristik profil, tentukan metode profiling dan pilih metode profiling planar dan tiga dimensi. Metode penyalinan planar umumnya melibatkan pengaturan perangkat penyalinan planar pada mesin penggilingan vertikal, yang menggerakkan meja geser untuk mengikuti permukaan model melalui pengumpanan otomatis meja kerja, operasi manual, atau penggunaan gaya pegas, tegangan palu berat, dll. ., sehingga menggiling permukaan berbentuk lurus dengan kurva tidak beraturan sebagai kabel. Metode penyalinan tiga dimensi mirip dengan mesin penggilingan penyalinan, di mana gerakan sepanjang koordinat satu arah dicapai dengan pengumpanan otomatis alat mesin. Gerakan sepanjang koordinat lain pada bidang horizontal dicapai dengan pemberian makan langkah berkala, sedangkan gerakan tindak lanjut vertikal dicapai dengan gaya pegas yang menggerakkan pelat geser.

Desain dan produksi perangkat pemrofilan dapat ditemukan di bab yang relevan tentang desain perlengkapan dan desain peningkatan.

Dalam pemesinan bagian presisi, desain model dan produksi menggunakan alat ukur dengan keluaran data seperti tiga koordinat untuk mengukur permukaan model. Setelah pemrosesan regresi data, teknologi CAD/CAM diterapkan pada penggilingan kurva dan permukaan tidak beraturan pada peralatan mesin CNC. Desain dan produksi model dapat dilakukan bekerja sama dengan teknisi atau operator CNC.
