Apa Itu Timing Belt

2025-07-15

Apa itu Timing Belt?

Dalam dunia teknik mesin dan transmisi daya, timing belt memainkan peran penting dalam memastikan presisi, efisiensi, dan keandalan. Dari mesin di bawah kap mobil Anda hingga ban berjalan di pabrik, komponen-komponen yang tampak sederhana ini merupakan pahlawan tanpa tanda jasa yang menjaga mesin tetap sinkron sempurna. Namun, apa sebenarnya timing belt itu, dan apa perbedaannya dengan jenis sabuk atau rantai lainnya? Panduan ini akan menguraikan semua yang perlu Anda ketahui—mulai dari definisi dasarnya hingga cara kerja, jenis, aplikasi, dan perawatannya.

Mendefinisikan Timing Belt: Lebih dari Sekadar Sabuk

Sabuk waktu, juga dikenal sebagai sabuk sinkron, adalah sabuk bergigi yang dirancang untuk mentransmisikan daya antara dua atau lebih poros yang berputar dengantidak ada selipTidak seperti sabuk penggerak gesekan (seperti sabuk-V atau sabuk datar) yang mengandalkan tegangan dan gesekan untuk mentransfer gerakan, sabuk pengatur waktu menggunakan serangkaian gigi dengan jarak yang sama yang saling mengunci dengan alur yang sesuai pada puli (disebut puli pengatur waktu). Keterkaitan gigi dengan alur ini menciptakan sambungan yang kaku, memastikan poros penggerak dan poros yang digerakkan berputar pada kecepatan yang sama persis dan dalam sinkronisasi yang sempurna.

Perbedaan utama di sini adalahgerak sinkronPada mesin yang pengaturan waktu sangat penting—seperti mesin pembakaran internal, di mana katup harus membuka dan menutup persis seperti piston bergerak—sedikit saja selip dapat menyebabkan kerusakan fatal. Timing belt menghilangkan risiko ini, menjadikannya sangat diperlukan dalam aplikasi presisi tinggi.

Sabuk Pengatur Waktu Dua Sisi

Anatomi Sabuk Pengatur Waktu: Apa yang Membuatnya Berfungsi?

Performa timing belt bergantung pada strukturnya yang dirancang dengan cermat. Meskipun desainnya bervariasi tergantung aplikasinya, sebagian besar timing belt memiliki tiga komponen inti:

1. Lapisan Gigi: Kekuatan Pendorong

Permukaan bergerigi merupakan fitur sabuk yang paling menonjol. Desainnya secara langsung memengaruhi cengkeraman, daya tahan, dan kompatibilitas dengan katrol. Karakteristik utamanya meliputi:

Profil GigiBentuk seperti trapesium (tipe T), lengkung (HTD, STD), atau bulat (RPP) dioptimalkan untuk beban tertentu. Misalnya, gigi lengkung mendistribusikan tekanan secara lebih merata, sehingga ideal untuk aplikasi torsi tinggi seperti robot industri.

MelemparJarak antara pusat gigi yang berdekatan (misalnya, 2 mm, 5 mm, 8 mm). Jarak ini harus sesuai dengan pitch katrol untuk memastikan penyambungan yang tepat.

Jumlah Gigi: Menentukan panjang sabuk dan rasio transmisi daya antara poros.

2. Lapisan Ketegangan: Kekuatan dan Fleksibilitas

Di bawah lapisan gigi terdapat anggota tegangan, biasanya terbuat dari:

Serat Kaca: Menawarkan kekuatan tarik tinggi (hingga 3.000 MPa) dan perpanjangan rendah, membuatnya cocok untuk beban sedang pada peralatan atau perlengkapan kantor.

Kevlar: Menawarkan kekuatan yang lebih besar (hingga 3.620 MPa) dan ketahanan panas, ideal untuk mesin berperforma tinggi atau mesin berat.

Tali Baja: Digunakan dalam skenario beban ekstrem, seperti mesin pres industri, di mana kekakuan dan daya tahan merupakan hal yang terpenting.

3. Dukungan dan Penutup: Perlindungan dan Stabilitas

Lapisan luar (backing) melindungi lapisan tegangan dari abrasi, bahan kimia, dan fluktuasi suhu. Materialnya meliputi:

Neoprena: Tahan terhadap minyak dan ozon, umum ditemukan pada mesin otomotif.

Poliuretana (PU): Menawarkan ketahanan aus yang unggul dan beroperasi dalam rentang suhu yang lebih luas (-30°C hingga 80°C), membuatnya sempurna untuk mesin pengolahan makanan (di mana kebersihan sangat penting).

Kain Nilon: Ditambahkan ke permukaan gigi untuk mengurangi gesekan antara sabuk dan katrol, memperpanjang masa pakai.

Bagaimana Cara Kerja Sabuk Pengatur Waktu?

Pada intinya, fungsi timing belt adalah untuk menciptakansistem penggerak positif—artinya daya ditransfer melalui kontak mekanis (pertautan gigi), alih-alih gesekan. Berikut penjelasan langkah demi langkahnya:

Penggabungan:Gigi sabuk masuk ke dalam alur katrol penggerak (terhubung ke motor atau mesin) dan katrol yang digerakkan (terhubung ke komponen seperti poros bubungan atau rol konveyor).

Rotasi SinkronSaat puli penggerak berputar, gigi-giginya menarik gigi-gigi sabuk, memutar puli yang digerakkan dengan kecepatan yang tepat. Rasio putaran (rasio roda gigi) ditentukan oleh jumlah gigi pada setiap puli. Misalnya, puli penggerak dengan 20 gigi dan puli yang digerakkan dengan 40 gigi akan mengurangi kecepatan hingga setengahnya sekaligus menggandakan torsi.

Pemeliharaan KeteganganKatrol penegang menjaga sabuk tetap kencang, mencegah kelonggaran yang dapat menyebabkan gigi loncat atau keausan dini. Ketegangan yang tepat memastikan sabuk tetap terikat tanpa tekanan berlebih pada lapisan penegang.

Jenis-jenis Timing Belt: Memilih yang Tepat

Sabuk pengatur waktu dikategorikan berdasarkan standar internasional, masing-masing dirancang untuk aplikasi tertentu:

1. Sabuk Trapesium (Tipe T)

Desain: Gigi berpuncak datar dengan sisi lurus (sudut 60°).

Ukuran Umum: T2.5, T5, T10 (pitch dalam mm).

Terbaik UntukBeban ringan hingga sedang pada printer 3D, sistem konveyor kecil, atau peralatan kantor. Desainnya yang sederhana membuatnya hemat biaya untuk tugas-tugas dengan torsi rendah.

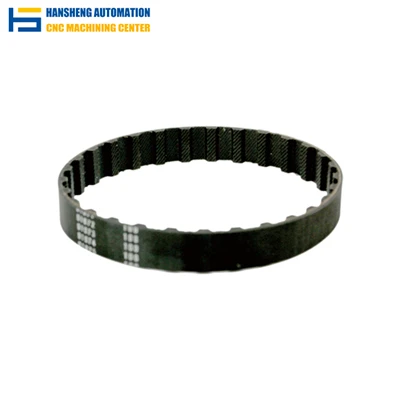

Sabuk Pengatur Waktu Tipe XL

2. Sabuk Penggerak Torsi Tinggi (HTD)

Desain: Gigi melengkung (busur lingkaran) untuk mendistribusikan beban secara merata.

Ukuran Umum: 3M, 5M, 8M (pitch dalam mm).

Terbaik UntukMesin industri torsi tinggi, seperti router CNC atau lengan robot. Profil melengkungnya mengurangi tekanan pada masing-masing gigi, sehingga mampu menangani torsi hingga 50% lebih besar daripada sabuk tipe-T.

Sabuk Sinkron Karet Silikon Seri HTD

3. Sabuk Penggerak Torsi Super (STD)

Desain: Gigi lengkung yang dimodifikasi dengan area kontak yang lebih besar.

Ukuran Umum: 8 juta, 14 juta.

Terbaik UntukAplikasi tugas berat seperti peralatan pertambangan atau lini manufaktur skala besar. Mereka unggul dalam lingkungan dengan getaran tinggi yang mengutamakan ketahanan.

Sabuk Pengatur Waktu STD

4. Sabuk Round Pitch (RPP)

Desain: gigi setengah lingkaran yang meminimalkan kebisingan dan keausan.

Ukuran Umum: RPP3, RPP5.

Terbaik Untuk: Instrumen presisi, perangkat medis, atau aplikasi apa pun yang memerlukan pengoperasian yang tenang (misalnya, peralatan laboratorium).

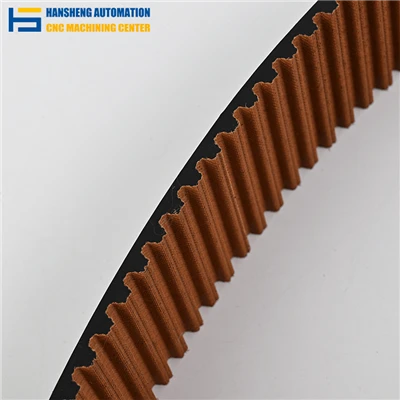

Sabuk Pengatur Waktu RPP

Aplikasi: Di Mana Timing Belt Bersinar

Timing belt banyak digunakan di berbagai industri karena presisi dan fleksibilitasnya. Berikut adalah beberapa kegunaannya yang paling umum:

1. Mesin Otomotif

PeranSinkronkan poros engkol (yang menggerakkan piston) dan poros bubungan (yang mengendalikan katup). Pada mesin interferensi, sabuk waktu yang rusak dapat menyebabkan piston bertabrakan dengan katup, yang mengakibatkan kerusakan yang merugikan.

ContohKebanyakan mobil modern menggunakan timing belt (atau rantai) dengan interval penggantian 96.000–160.000 km, tergantung modelnya. Mesin berperforma tinggi sering kali menggunakan sabuk yang diperkuat Kevlar untuk menangani putaran mesin yang lebih tinggi.

2. Mesin Industri

PeranKonveyor daya, mesin pengemasan, dan jalur perakitan. Kemampuannya untuk mempertahankan akurasi kecepatan (±0,5%) menjadikannya ideal untuk sistem otomatis.

Contoh:Sabuk pengatur waktu PU kelas pangan dengan jarak 5 mm dapat menggerakkan konveyor di toko roti, memastikan jarak yang konsisten di antara roti.

3. Robotika dan Otomasi

Peran: Mentransmisikan gerakan pada lengan robot, aktuator linier, dan mesin CNC. Backlash-nya yang rendah (kurang dari 0,1 mm) memastikan pemosisian yang presisi.

ContohRobot kolaboratif (cobot) menggunakan sabuk HTD 3M pada sambungannya untuk mencapai gerakan yang halus dan dapat diulang.

4. Peralatan Rumah Tangga

PeranKomponen penggerak pada mesin cuci, pengering, dan penyedot debu. Pengoperasiannya yang senyap dan perawatannya yang rendah menjadikannya ramah konsumen.

Contoh:Sabuk pengatur waktu T5 dalam rakitan drum mesin cuci memastikan pengaduk dan siklus pemutaran bekerja dalam harmoni yang sempurna.

Timing Belt vs. Metode Transmisi Daya Lainnya

Bagaimana perbandingan timing belt dengan rantai, gir, atau V-belt? Berikut perbandingan singkatnya:

Fitur	Sabuk Pengatur Waktu	Penggerak Rantai	Penggerak Gigi	Sabuk V
Kelicinan	Tidak ada (dorongan positif)	Minimal (dengan pelumasan)	Tidak ada	Umum (digerakkan oleh gesekan)
Kebisingan	Rendah (tidak ada kontak logam ke logam)	Tinggi (perlu pelumasan)	Tinggi (jaring logam)	Sedang (kebisingan gesekan)
Pemeliharaan	Rendah (tidak ada pelumasan)	Tinggi (pelumasan, pembersihan)	Rendah (sistem tertutup)	Sedang (pemeriksaan ketegangan)
Biaya	Sedang	Tinggi	Tinggi	Rendah
Terbaik Untuk	Presisi, kebisingan rendah	Beban berat, daya tahan tinggi	Torsi ekstrem, ruang kompak	Tugas berbiaya rendah dan non-kritis

Merawat Timing Belt Anda: Tips Agar Tahan Lama

Timing belt yang dirawat dengan baik dapat bertahan 5–10 tahun (atau 60.000–150.000 mil untuk mobil). Ikuti langkah-langkah berikut untuk memaksimalkan masa pakainya:

1. Inspeksi Rutin

Frekuensi: Periksa setiap 6 bulan (atau 10.000 mil untuk penggunaan otomotif).

Apa yang Harus Diperhatikan: Retakan pada lapisan gigi, lapisan belakang berjumbai, atau glasir (permukaan mengilap yang menandakan panas berlebih). Tegangan harus kuat tetapi tidak terlalu kencang—menekan sabuk di tengah-tengah puli akan membelokkan 1/64 inci per inci bentang (misalnya, 1/4 inci untuk bentang 16 inci).

2. Pemasangan yang Benar

Penyelarasan: Katrol harus sejajar; ketidaksejajaran 1° saja dapat mengurangi masa pakai sabuk hingga 50%. Gunakan penggaris untuk memastikan katrol sejajar.

Ketegangan: Pengencangan yang berlebihan akan membebani lapisan tegangan; pengencangan yang kurang akan menyebabkan gigi bergeser. Gunakan pengukur tegangan (targetkan 5–10% dari kekuatan tarik sabuk).

3. Pengendalian Lingkungan

Suhu: Hindari memaparkan sabuk pada suhu ekstrem (-30°C hingga 80°C untuk PU; -50°C hingga 120°C untuk neoprene).

Bahan kimia: Jauhkan sabuk dari minyak, bensin, atau pelarut—zat-zat tersebut dapat merusak karet dan poliuretan.

Puing:Bersihkan katrol secara teratur untuk menghilangkan kotoran yang dapat mengikis gigi.

Masalah Umum Timing Belt dan Solusinya

Meskipun dirawat dengan baik, masalah tetap bisa muncul. Berikut cara mengatasinya:

1. Gigi Aus atau Terkelupas

Penyebab: Ketidakselarasan, beban berlebihan, atau serpihan abrasif.

Memperbaiki: Sejajarkan kembali puli, kurangi beban, atau pasang pelindung puing. Ganti sabuk jika keausan melebihi 20% dari tinggi gigi.

2. Sabuk Tergelincir atau Gigi Terlompat

Penyebab: Ketegangan rendah, tensioner aus, atau gigi rusak.

MemperbaikiSesuaikan ketegangan, ganti tensioner, atau pasang sabuk baru. Pada sistem otomotif, sabuk yang selip dapat memicu lampu periksa mesin.

3. Putusnya Sabuk

Penyebab: Ketegangan berlebih, kelelahan karena usia, atau paparan bahan kimia.

Memperbaiki: Segera ganti sabuk. Pada mobil, selalu ganti tensioner dan puli idler saat memasang timing belt baru—puli yang aus dapat merusak sabuk baru.

Kesimpulan

Timing belt lebih dari sekadar lingkaran karet—merupakan komponen yang direkayasa secara presisi yang memungkinkan gerakan tersinkronisasi pada berbagai mesin. Dengan memahami desain, jenis, dan kebutuhan perawatannya, Anda dapat memastikan sistem timing belt Anda beroperasi secara efisien selama bertahun-tahun. Baik Anda merawat mesin mobil, printer 3D, atau konveyor industri, kuncinya adalah memilih timing belt yang tepat untuk pekerjaan tersebut, memasangnya dengan benar, dan memeriksanya secara berkala. Dengan langkah-langkah ini, Anda akan memanfaatkan sepenuhnya kekuatan teknologi penggerak sinkron.
