Apa saja 4 jenis roda gigi? Panduan Lengkap Desain Roda Gigi Inti

Roda gigi adalah tulang punggung sistem transmisi mekanis, yang mengubah gerakan rotasi dan torsi antar poros untuk menggerakkan segala sesuatu, mulai dari peralatan rumah tangga hingga mesin industri. Dari jam dinding hingga mobil yang Anda kendarai, roda gigi memungkinkan kontrol kecepatan, arah, dan gaya yang presisi. Namun, bagi banyak orang—baik penghobi, pelajar, atau bahkan insinyur baru—menjelajahi dunia desain roda gigi bisa sangat membingungkan. Pertanyaan mendasar sering muncul: "Apa saja 4 jenis roda gigi?" Keempat kategori roda gigi utama ini—roda gigi taji, roda gigi heliks, roda gigi bevel, dan roda gigi cacing—membentuk fondasi sebagian besar sistem mekanis, masing-masing dirancang untuk mengatasi tantangan transmisi tertentu. Dalam blog ini, kami akan menguraikan setiap jenis secara detail, mengeksplorasi struktur uniknya, cara kerjanya, kekuatan dan kelemahannya, dan di mana Anda akan menemukannya dalam aplikasi dunia nyata. Pada akhirnya, Anda tidak hanya akan mengetahui empat jenis roda gigi inti, tetapi juga memahami mengapa masing-masing dipilih untuk tugas yang berbeda.

Roda Gigi Pacu: Jenis Roda Gigi yang Paling Sederhana dan Paling Banyak Digunakan

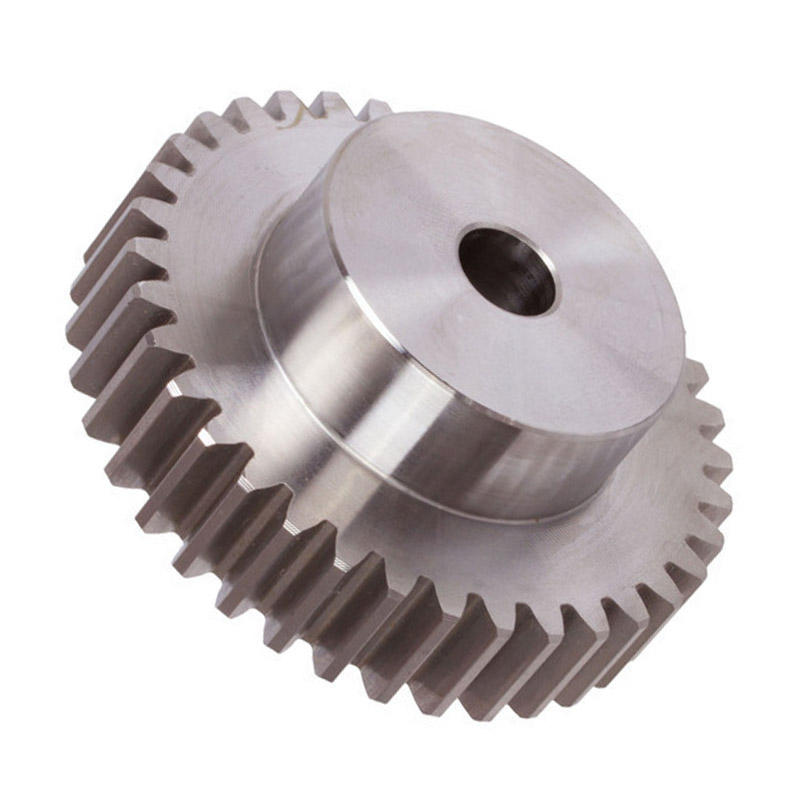

Roda gigi spur adalah jenis roda gigi yang paling dasar dan umum dari keempat jenis roda gigi, yang dikenali dari gigi-giginya yang lurus dan poros-porosnya yang paralel. Kesederhanaan desain dan manufakturnya menjadikannya pilihan utama untuk berbagai aplikasi kecepatan rendah hingga menengah. Bagi siapa pun yang mempelajari roda gigi, roda gigi spur seringkali menjadi titik awal—dan untuk alasan yang tepat: roda gigi spur mewujudkan prinsip-prinsip dasar transmisi roda gigi.

Struktur dan Desain

Roda gigi taji memiliki gigi lurus yang sejajar dengan sumbu tengah roda gigi (poros tempatnya terpasang). Gigi-gigi tersebut dipotong melingkar mengelilingi roda gigi, dengan "modul" (ukuran gigi) dan "sudut tekanan" (sudut permukaan gigi, biasanya 20 derajat untuk aplikasi standar) yang seragam. Kebanyakan roda gigi taji berbentuk silinder, dengan dua komponen utama: "lingkaran pitch" (lingkaran imajiner tempat gigi dari dua roda gigi yang saling bertautan bersentuhan) dan "addendum/dedendum" (ketinggian gigi di atas dan di bawah lingkaran pitch).

Roda gigi taji diproduksi dari berbagai material, tergantung pada aplikasinya: plastik (untuk penggunaan torsi rendah dan senyap seperti mainan), aluminium (untuk sistem ringan seperti motor kecil), dan baja (untuk mesin industri torsi tinggi). Desainnya tidak memerlukan pemesinan yang rumit—penggilingan dasar atau hobbing (proses pemotongan roda gigi) sudah cukup untuk menghasilkan roda gigi taji yang akurat, sehingga biaya produksi tetap rendah.

Prinsip Kerja

Roda gigi taji beroperasi pada poros paralel, dengan gigi-giginya saling bertautan langsung di sepanjang garis yang sejajar dengan poros. Ketika satu roda gigi taji ("roda gigi penggerak") berputar, gigi-giginya mendorong gigi roda gigi taji kedua ("roda gigi yang digerakkan"), yang mentransfer gerak dan torsi. "Rasio roda gigi" (rasio kecepatan roda gigi yang digerakkan terhadap kecepatan roda gigi penggerak) ditentukan oleh jumlah gigi pada setiap roda gigi: jika roda gigi penggerak dengan 20 gigi bertautan dengan roda gigi yang digerakkan dengan 40 gigi, roda gigi yang digerakkan akan berputar dengan kecepatan setengah dari kecepatan penggerak (rasio reduksi 2:1).

Karakteristik utama pengoperasian roda gigi spur adalah "kontak garis"—gigi-giginya bersentuhan sepanjang garis lurus, yang menghasilkan perpindahan gaya seketika. Meskipun hal ini memastikan transmisi daya yang efisien (efisiensi biasanya 95-98%), hal ini juga menghasilkan dampak dan getaran yang lebih tinggi dibandingkan jenis roda gigi lainnya.

Keuntungan dan Keterbatasan

Keuntungan utama roda gigi pacu berasal dari kesederhanaannya:

Namun, keterbatasannya membatasi penggunaannya dalam sistem kecepatan tinggi atau presisi tinggi:

Aplikasi Umum

Roda gigi pacu ditemukan dalam sistem di mana kesederhanaan dan biaya lebih penting daripada kecepatan atau pengoperasian yang tenang:

Roda Gigi Heliks: Operasi Lebih Halus untuk Sistem Kecepatan Tinggi dan Torsi Tinggi

Roda gigi heliks dibangun berdasarkan desain dasar roda gigi taji, tetapi menambahkan peningkatan penting: gigi bersudut. Modifikasi ini membuatnya lebih senyap, lebih stabil, dan mampu menangani kecepatan dan torsi yang lebih tinggi—menangani keterbatasan utama roda gigi taji. Untuk aplikasi seperti transmisi otomotif atau motor industri, roda gigi heliks merupakan pilihan yang lebih disukai.

Struktur dan Desain

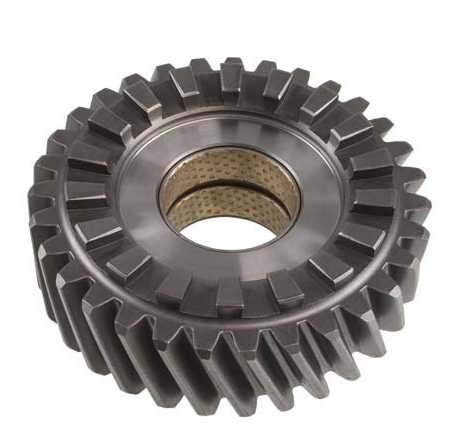

Berbeda dengan gigi lurus pada roda gigi taji, gigi roda gigi heliks dipotong pada sudut tertentu (disebut "sudut heliks", biasanya 15-30 derajat) relatif terhadap sumbu roda gigi. Sudut ini menciptakan pola spiral di sekeliling roda gigi, mirip dengan ulir pada sekrup. Roda gigi heliks dapat beroperasi pada dua jenis poros:

Gigi-gigi yang bersudut pada roda gigi heliks meningkatkan "rasio kontak"—jumlah gigi yang saling bertautan pada saat yang bersamaan. Roda gigi spur biasanya memiliki 1-2 gigi yang bersentuhan, sementara roda gigi heliks dapat memiliki 2-4 gigi, sehingga gaya dapat didistribusikan secara lebih merata di antara gigi-gigi tersebut.

Prinsip Kerja

Roda gigi heliks mentransmisikan gerakan melalui "kontak permukaan", alih-alih kontak langsung. Saat roda gigi heliks penggerak berputar, gigi-giginya yang bersudut secara bertahap bersentuhan dengan gigi-gigi roda gigi yang digerakkan, menciptakan aksi pengait yang halus dan progresif. Pengikatan bertahap ini menghilangkan dampak mendadak dari roda gigi pacu, sehingga mengurangi kebisingan dan getaran.

Sudut heliks juga menimbulkan "gaya aksial" (gaya yang sejajar dengan poros), yang dapat menyebabkan roda gigi mendorong sepanjang poros. Untuk mengatasi hal ini, sistem roda gigi heliks menggunakan "bantalan dorong" untuk menstabilkan poros dan mencegah pergerakan. Meskipun kompleksitasnya bertambah, pengoperasian roda gigi heliks yang halus menjadikannya ideal untuk aplikasi kecepatan tinggi (hingga 10.000 RPM atau lebih).

Keuntungan dan Keterbatasan

Manfaat utama roda gigi heliks menjadikannya lebih unggul daripada roda gigi taji untuk sistem yang menuntut:

Keterbatasannya terkait dengan kompleksitas desainnya:

Aplikasi Umum

Roda gigi heliks digunakan dalam sistem yang mengutamakan kecepatan, torsi, dan pengoperasian yang tenang:

Roda Gigi Bevel: Mengubah Arah dengan Poros yang Berpotongan

Tidak seperti roda gigi spur dan heliks (yang bekerja pada poros paralel), roda gigi bevel dirancang untuk poros yang berpotongan—tujuan utamanya adalah mengubah arah gerak putar. Baik Anda memutar roda kemudi atau menggunakan bor tangan, roda gigi bevel kemungkinan besar berada di belakang pergeseran arah.

Struktur dan Desain

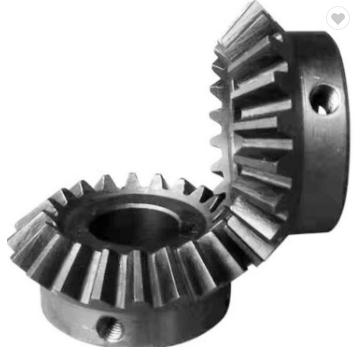

Roda gigi bevel berbentuk kerucut, dengan gigi-gigi yang dipotong pada permukaan kerucut. Poros-poros yang terhubung berpotongan pada satu titik yang sama (disebut "puncak" kerucut), biasanya membentuk sudut 90 derajat (meskipun sudut lain, seperti 45 derajat, dimungkinkan untuk aplikasi khusus). Jenis-jenis roda gigi bevel yang paling umum meliputi:

Ukuran roda gigi bevel ditentukan oleh “jarak kerucut” (jarak dari puncak ke lingkaran pitch) dan “jumlah gigi,” sedangkan rasio roda gigi ditentukan oleh rasio diameter kerucut roda gigi yang digerakkan terhadap diameter kerucut pengemudi.

Prinsip Kerja

Roda gigi bevel mentransmisikan gerakan dengan menyatukan gigi-gigi kerucutnya pada titik perpotongan poros. Misalnya, roda gigi bevel lurus pada poros horizontal (penggerak) akan menyatu dengan roda gigi bevel pada poros vertikal (digerakkan), sehingga mengubah arah putaran sebesar 90 derajat. Desain spiral roda gigi bevel spiral menambahkan keterikatan gigi secara bertahap, mirip dengan roda gigi heliks, sehingga menghasilkan operasi yang lebih senyap dibandingkan roda gigi bevel lurus.

Fitur utama roda gigi bevel adalah kemampuannya untuk menyesuaikan rasio roda gigi sambil mengubah arah. Misalnya, roda gigi bevel kecil (10 gigi) yang menggerakkan roda gigi bevel besar (30 gigi) akan mengurangi kecepatan sebesar 3:1 sambil memutar poros penggerak pada sudut siku-siku.

Keuntungan dan Keterbatasan

Desain unik roda gigi bevel menawarkan keuntungan tersendiri untuk perubahan arah:

Keterbatasannya terkait dengan persyaratan poros yang berpotongan:

Aplikasi Umum

Roda gigi bevel sangat penting dalam sistem yang perlu mengarahkan ulang gerakan rotasi:



Roda Gigi Cacing: Rasio Reduksi Tinggi dengan Kemampuan Mengunci Sendiri

Roda gigi cacing adalah yang paling terspesialisasi dari keempat jenisnya, terdiri dari dua komponen: "cacing" (poros silinder dengan ulir spiral, mirip sekrup) dan "roda cacing" (roda gigi dengan gigi yang menyatu dengan ulir cacing). Ciri khasnya adalah kemampuannya untuk mencapai rasio roda gigi yang sangat tinggi dalam ruang yang ringkas—sehingga ideal untuk sistem yang membutuhkan gerakan lambat dan bertenaga.

Struktur dan Desain

Cacing adalah komponen penggerak, dengan ulir spiral yang dipotong di sekelilingnya. Ulirnya bisa berupa single-start (satu spiral kontinu) atau multi-start (beberapa spiral paralel), yang memengaruhi rasio roda gigi. Roda cacing adalah roda gigi yang dimodifikasi dengan gigi yang melengkung agar sesuai dengan ulir cacing—desain "menyelubungi" ini memastikan kontak maksimum antara cacing dan roda.

Roda gigi cacing beroperasi pada poros yang tidak berpotongan dan tidak sejajar (biasanya membentuk sudut 90 derajat). Rasio roda gigi dihitung secara berbeda dari roda gigi lainnya: untuk roda gigi cacing satu putaran, rasionya sama dengan jumlah gigi pada roda cacing (misalnya, roda cacing 40 gigi dengan roda cacing satu putaran menghasilkan rasio 40:1). Roda cacing multi-putaran meningkatkan rasio secara proporsional (roda cacing 2 putaran dengan roda gigi 40 gigi menghasilkan rasio 20:1).

Prinsip Kerja

Saat cacing berputar, ulir spiralnya bersentuhan dengan gigi roda cacing, menyebabkan roda berputar perlahan. Ulir cacing bertindak seperti ramp, secara bertahap mendorong gigi roda agar bergerak—hal ini menyebabkan pengurangan kecepatan yang signifikan sekaligus meningkatkan torsi. Misalnya, roda gigi cacing dengan rasio 50:1 akan memutar roda cacing sekali untuk setiap 50 putaran cacing, sehingga torsi akan berlipat ganda sekitar 50 kali lipat (dengan memperhitungkan kerugian efisiensi).

Fitur penting roda gigi cacing adalah "penguncian otomatis": ketika cacing berperan sebagai penggerak, ia dapat memutar roda cacing, tetapi roda cacing tidak dapat memutar cacing. Hal ini disebabkan oleh gesekan yang tinggi antara ulir cacing dan gigi roda, yang mencegah gerakan mundur. Penguncian otomatis sangat penting untuk aplikasi yang mengutamakan keselamatan (misalnya, lift), di mana sistem harus menahan beban tanpa daya.

Keuntungan dan Keterbatasan

Kemampuan unik roda gigi cacing membuatnya tak tergantikan untuk tugas-tugas tertentu:

Keterbatasannya terkait dengan gesekan dan efisiensi:

Aplikasi Umum

Roda gigi cacing digunakan dalam sistem yang membutuhkan rasio reduksi dan keamanan yang tinggi:



Tanya Jawab Umum

Jenis roda gigi manakah yang paling sederhana untuk diproduksi, dan mengapa?

Roda gigi taji adalah yang paling mudah diproduksi. Gigi-giginya yang lurus sejajar dengan sumbu roda gigi, sehingga hanya membutuhkan alat permesinan dasar (seperti mesin hobbing roda gigi) untuk memotongnya. Tidak seperti roda gigi heliks (yang membutuhkan pemotongan bersudut) atau roda gigi bevel (yang membutuhkan bentuk kerucut), roda gigi taji tidak memiliki geometri yang rumit—hal ini mengurangi waktu dan biaya produksi.

Mengapa roda gigi heliks lebih senyap daripada roda gigi taji saat beroperasi?

Roda gigi heliks memiliki gigi-gigi bersudut yang bersentuhan secara bertahap dengan gigi-gigi roda gigi yang digerakkan, sehingga menciptakan kontak permukaan, alih-alih kontak garis seperti roda gigi taji. Penggabungan bertahap ini menghilangkan benturan tiba-tiba akibat gigi-gigi roda gigi taji yang saling bertabrakan, yang merupakan sumber utama kebisingan dan getaran. Rasio kontak yang meningkat (lebih banyak gigi yang saling bertautan sekaligus) juga mendistribusikan gaya secara merata, sehingga semakin mengurangi kebisingan.

Apa tujuan utama roda gigi bevel, dan di mana roda gigi tersebut umum digunakan?

Tujuan utama roda gigi bevel adalah untuk mengubah arah gerak putar antar poros yang berpotongan (biasanya 90 derajat). Roda gigi ini umum digunakan pada sistem otomotif (misalnya, diferensial mobil, yang mengalihkan daya dari poros penggerak ke roda) dan perkakas tangan (misalnya, bor tanpa kabel, yang mengubah arah putaran motor ke mata bor).

Apakah roda cacing memiliki fitur penguncian otomatis, dan mengapa ini penting?

Ya, sebagian besar roda gigi cacing memiliki fitur penguncian otomatis. Ini berarti cacing dapat memutar roda cacing, tetapi roda cacing tidak dapat memutar cacing—akibat gesekan yang tinggi antara ulir spiral cacing dan gigi roda cacing. Fitur penguncian otomatis sangat penting untuk aplikasi yang mengutamakan keselamatan seperti lift, derek, dan pembuka pintu garasi, karena mencegah beban jatuh atau bergerak saat daya terputus.

Jenis gigi apa yang biasanya digunakan dalam transmisi otomotif, dan mengapa?

Transmisi otomotif umumnya menggunakan roda gigi heliks dan roda gigi taji (pada beberapa model lama). Roda gigi heliks lebih disukai untuk sebagian besar roda gigi karena senyap, halus, dan mampu menangani torsi tinggi—penting untuk mengurangi kebisingan kabin dan menahan tenaga mesin. Roda gigi taji dapat digunakan pada sistem bantu kecepatan rendah dan torsi rendah (misalnya, beberapa gigi mundur transmisi manual, di mana kebisingan tidak terlalu menjadi perhatian). Roda gigi bevel juga digunakan pada diferensial untuk mengalihkan daya ke roda.
