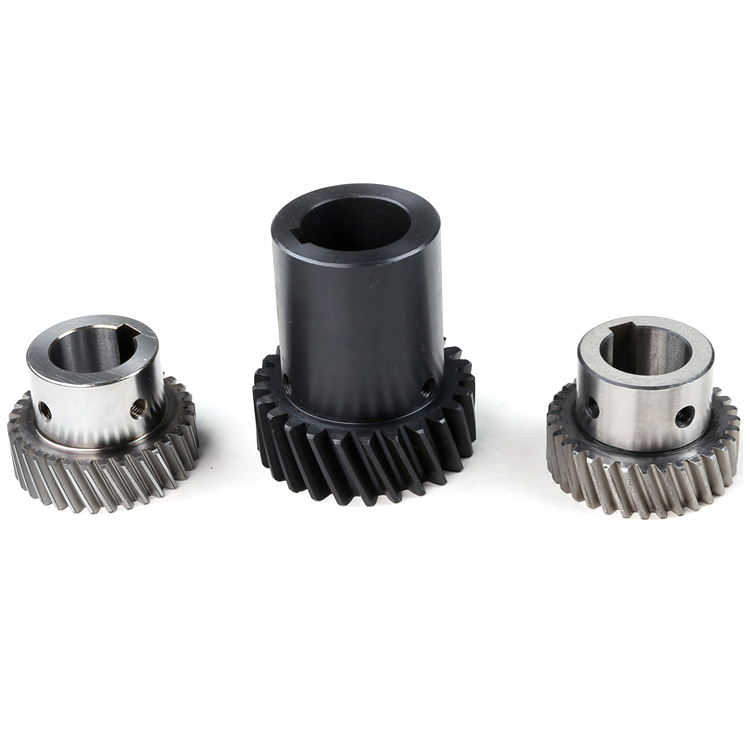

Apa itu Pinion Gear?
Dalam dunia teknik mesin yang rumit,roda gigi pinionmerupakan komponen fundamental dalam sistem roda gigi, yang memungkinkan pemindahan gerakan dan daya antar poros. Baik dalam transmisi mobil, mesin industri, atau perangkat rumah tangga sederhana, roda gigi pinion memainkan peran penting dalam mengubah kecepatan dan torsi. Artikel blog terperinci ini akan membahas definisi, prinsip desain, aplikasi, dan perbedaan utama roda gigi pinion, yang memberikan pemahaman lengkap bagi para insinyur, mahasiswa, dan penggemar mekanik.
Apa itu Pinion Gear? Definisi dan Mekanisme Inti
Definisi Dasar
Aroda gigi pinionadalah roda gigi berdiameter kecil dengan jumlah gigi yang relatif kecil yang menyatu dengan roda gigi yang lebih besar, yang dikenal sebagaigigiatauperlengkapan bantengIstilah "pinion" secara khusus merujuk pada roda gigi yang lebih kecil dalam sepasang roda gigi, terlepas dari jenis roda gigi (spur, helical, bevel, atau worm). Peran utamanya adalah untuk mentransmisikan gerakan rotasi ke roda gigi yang lebih besar, sering kali mengurangi kecepatan sambil meningkatkan torsi (atau sebaliknya, tergantung pada arah aliran daya).
Karakteristik Utama
- Proporsionalitas Ukuran: Selalu dipasangkan dengan roda gigi yang lebih besar; perbedaan ukuran menentukan rasio roda gigi.
- Jumlah Gigi: Jumlah gigi yang lebih sedikit dibandingkan roda gigi pasangannya, menghasilkan kecepatan putaran yang lebih tinggi saat menggerakkan roda gigi yang lebih besar.
- Interaksi Poros: Biasanya dipasang pada poros masukan (penggerak sistem) atau poros keluaran (yang digerakkan), tergantung pada hubungan kecepatan-torsi yang diinginkan.
Hubungan Rasio Roda Gigi
Rasio roda gigi antara pinion dan roda gigi pasangannya dihitung sebagai berikut:
Rasio Gigi (GR) = Jumlah Gigi pada Gigi Pasangan (N₂) ÷ Jumlah Gigi pada Pinion (N₁)
- Pinion dengan 20 gigi yang bertautan dengan roda gigi 60 gigi menghasilkan rasio 3:1, mengurangi kecepatan hingga 1/3 sekaligus melipatgandakan torsi.

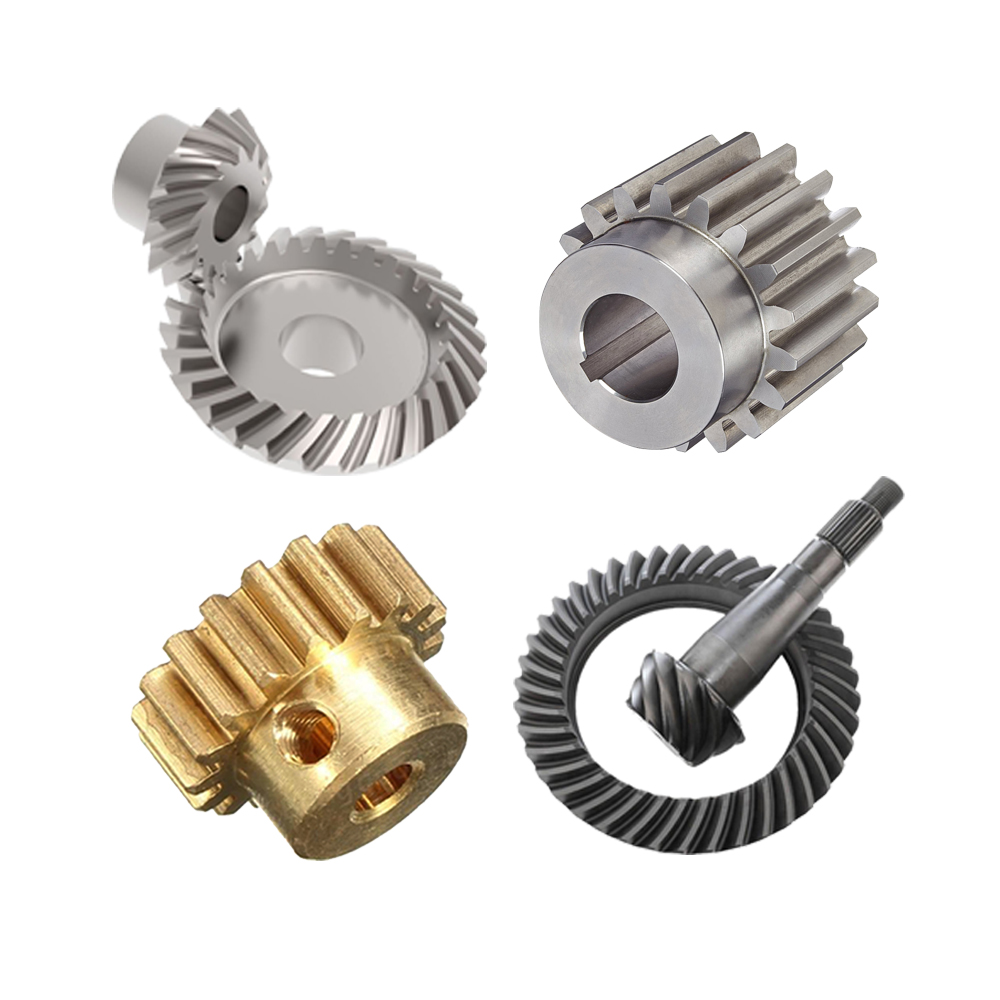

Pinion Gear vs. Jenis Roda Gigi Lainnya: Perbedaan Utama
1. Gigi Pinion vs. Gigi Pacu
- Gigi Pacu: Istilah umum untuk semua roda gigi dengan gigi lurus yang sejajar dengan poros; pinion dapat menjadi roda gigi taji jika merupakan anggota yang lebih kecil dalam pasangan roda gigi taji.
- Perbedaan Utama: "Pinion" mengacu pada ukuran relatif terhadap pasangannya, sementara "spur gear" menggambarkan geometri gigi. Roda gigi spur dapat berfungsi sebagai pinion jika dipasangkan dengan roda gigi spur yang lebih besar.
2. Pinion pada Sistem Roda Gigi Bevel
- Pada pasangan roda gigi bevel (yang menghubungkan poros yang berpotongan), roda gigi berbentuk kerucut yang lebih kecil disebutsayap, menyatu dengan yang lebih besarroda gigi bevel.
- Contoh: Pada diferensial mobil, roda gigi pinion menggerakkan roda gigi cincin pada sudut 90°, menyalurkan daya ke roda.
3. Pinion pada Sistem Roda Gigi Cacing
- Pada set roda cacing,cacing(komponen seperti sekrup) bertindak sebagai pinion, menyatu denganroda cacing(roda gigi yang lebih besar).
- Di sini, pinion (cacing) biasanya memiliki 1-4 ulir, menciptakan rasio roda gigi yang sangat tinggi (misalnya, 50:1) untuk pengurangan kecepatan.
Pertimbangan Desain dan Mekanik
1. Parameter Desain Utama
- Jumlah Gigi (N₁): Menentukan rasio roda gigi dan kecepatan putaran; jumlah gigi yang lebih sedikit akan meningkatkan kecepatan tetapi mengurangi kapasitas torsi.
- Modul (m) atau Pitch Diametral (DP): Menentukan ukuran dan jarak gigi, penting untuk kompatibilitas pemasangan dengan roda gigi yang dipasangkan.
- Sudut Tekanan: Biasanya 20° atau 25°, memengaruhi distribusi beban dan serangan balik; sudut yang lebih besar meningkatkan kapasitas beban tetapi meningkatkan gesekan.
- Lebar Wajah: Lebar gigi sepanjang sumbu roda gigi, memengaruhi luas kontak dan kemampuan menahan beban.
2. Pemilihan Material
- Baja: Baja karbon (misalnya, 1045) untuk penggunaan umum; baja paduan (misalnya, 4140) untuk aplikasi torsi tinggi (diberi perlakuan panas untuk kekerasan).
- Bahan Non-Logam: Nilon atau polikarbonat untuk pengoperasian yang tenang dan beban rendah (misalnya, dalam barang elektronik konsumen).
- Perawatan Permukaan: Karburisasi, nitridasi, atau pengerasan induksi untuk meningkatkan ketahanan aus dan kekuatan gigi.
3. Metode Pembuatan
- Penggerebekan: Paling umum untuk pinion taji dan heliks, menggunakan alat hob untuk memotong gigi secara efisien.
- Penggilingan: Digunakan untuk produksi volume rendah atau geometri kompleks (misalnya, pinion bevel).
- Percetakan 3D: Muncul untuk pembuatan prototipe atau pinion khusus dengan bahan nonstandar.
Aplikasi Umum Roda Gigi Pinion
1. Sistem Otomotif
Transmisi dan Diferensial
- Transmisi Manual: Roda gigi pinion menyatu dengan roda gigi poros utama untuk mencapai rasio kecepatan yang berbeda, yang memungkinkan akselerasi dan deselerasi.
- Diferensial: Gigi pinion menggerakkan gigi cincin, mendistribusikan daya ke roda sambil membiarkan perbedaan kecepatan selama berbelok.
Tenaga Kemudi
- Sistem kemudi tenaga elektrik menggunakan roda gigi pinion yang saling bertautan dengan rak untuk mengubah putaran motor menjadi gerakan linier, yang membantu tenaga kemudi.
2. Mesin Industri
Gearbox dan Pengurang Kecepatan
- Roda gigi pinion merupakan bagian integral dalam kotak roda gigi satu tahap atau multitahap, yang mengurangi kecepatan motor untuk menyediakan torsi tinggi bagi sabuk konveyor, pompa, dan robot industri.
Peralatan Percetakan dan Pengemasan
- Roda gigi pinion presisi memastikan gerakan tersinkronisasi dalam sistem pengumpanan kertas dan mesin pelabelan, memerlukan toleransi ketat untuk penyelarasan dan serangan balik.
3. Dirgantara dan Pertahanan
Sistem Penggerak Pesawat
- Roda gigi pinion dalam mekanisme flap/slat dan penggerak roda pendaratan mentransmisikan gerakan yang presisi, sering kali dipasangkan dengan roda gigi bevel atau planetary untuk solusi yang ringkas dan sangat andal.
Sistem Panduan Rudal
- Roda gigi pinion miniatur dalam mekanisme servo mengendalikan putaran antena dan permukaan kendali penerbangan, membutuhkan material ringan dan daya tahan tinggi.
4. Barang Elektronik dan Peralatan Konsumen
Robotika dan Drone
- Roda gigi pinion plastik kecil dalam kotak roda gigi mengurangi kecepatan motor untuk pergerakan lengan robot atau kendali baling-baling drone, sekaligus menyeimbangkan kecepatan dan ketepatan.
Peralatan Rumah Tangga
- Mesin cuci dan mesin pencuci piring menggunakan roda gigi pinion untuk mentransfer gerakan motor ke penggerak drum, sementara pembuka pintu garasi mengandalkan pinion untuk pengoperasian yang halus dan rendah kebisingan.
Keuntungan dan Keterbatasan Roda Gigi Pinion
Keuntungan
- Kemampuan Kecepatan Tinggi:Karena roda gigi yang lebih kecil, pinion dapat beroperasi pada RPM yang lebih tinggi tanpa tekanan sentrifugal yang berlebihan.
- Desain Kompak: Memungkinkan rasio roda gigi besar dalam ruang kecil, terutama bila dipasangkan dengan roda gigi pasangan yang jauh lebih besar.
- Keserbagunaan: Bekerja dengan berbagai jenis roda gigi (taji, heliks, bevel), beradaptasi dengan konfigurasi poros paralel, berpotongan, atau offset.
Keterbatasan
- Keausan dan Kerusakan: Gigi yang lebih kecil lebih rentan terhadap keausan permukaan, terutama pada sistem dengan beban tinggi atau pelumasan buruk.
- Dorongan Aksial pada Tipe Heliks/Bevel: Pinion heliks dan bevel menghasilkan gaya aksial, yang membutuhkan bantalan dorong untuk mengelola beban lateral.
- Kekhawatiran akan Reaksi Keras: Celah antara gigi dapat menyebabkan ketidakakuratan posisi pada aplikasi presisi, sehingga memerlukan desain anti-serangan balik.
Praktik Terbaik Desain untuk Roda Gigi Pinion
1. Perhitungan Kekuatan Gigi
- Gunakan persamaan Lewis untuk menentukan tegangan lentur pada gigi pinion, pastikan gigi tersebut dapat menahan beban yang diberikan tanpa patah.
- Perhitungan daya tahan permukaan (tegangan kontak Hertz) mencegah pengelupasan dan keausan akibat penyambungan berulang.
2. Strategi Pelumasan
- Pelumasan gemuk untuk sistem tertutup berkecepatan rendah (misalnya, peralatan rumah tangga).
- Pelumasan dalam penangas minyak atau semprotan untuk aplikasi kecepatan tinggi dan beban tinggi (misalnya, transmisi otomotif) guna mengurangi gesekan dan panas.
3. Kontrol Serangan Balik
- Pasangan roda gigi yang telah dimuat sebelumnya atau jarak tengah yang dapat disesuaikan untuk meminimalkan permainan balik dalam sistem presisi seperti mesin CNC atau robotika.
Studi Kasus: Roda Gigi Pinion pada Sistem Yaw Turbin Angin
- Aplikasi: Sistem penggerak yaw memutar nacelle turbin untuk menghadapi angin, menggunakan roda gigi pinion yang menyatu dengan roda gigi cincin besar yang dipasang pada menara.
- Parameter Desain:
-
- Pinion: roda gigi heliks 20 gigi (baja, diberi perlakuan panas)
-
- Roda Gigi Cincin: Roda gigi besi cor 200 gigi
-
- Rasio Gigi: 10:1 (mengurangi kecepatan motor untuk kontrol yaw yang presisi)
- Keuntungan: Desain heliks yang ringkas meminimalkan kebisingan, sementara rasio yang tinggi memastikan posisi yang stabil bahkan dalam angin kencang.
Kesimpulan: Peran Penting Roda Gigi Pinion dalam Sistem Mekanik
Roda gigi pinion lebih dari sekadar "roda gigi kecil"—roda gigi ini adalah katalis yang memungkinkan sistem mekanis mengubah gerakan mentah menjadi tenaga yang dapat digunakan. Dari tuntutan torsi tinggi pada mesin industri hingga persyaratan presisi pada robotika, kemampuannya untuk dipasangkan dengan roda gigi yang lebih besar untuk mencapai hubungan kecepatan-torsi tertentu membuatnya sangat diperlukan.
Memahami prinsip desain, pilihan material, dan nuansa aplikasi roda gigi pinion memberdayakan para insinyur untuk mengoptimalkan kinerja, daya tahan, dan efisiensi dalam sistem mekanis apa pun. Seiring kemajuan teknologi—dari kendaraan listrik hingga solusi energi terbarukan—roda gigi pinion akan terus berkembang, beradaptasi dengan tantangan baru sekaligus tetap menjadi landasan inovasi yang digerakkan oleh roda gigi.
Baik Anda sedang merancang transmisi baru, memecahkan masalah jalur produksi, atau sekadar ingin tahu tentang cara kerja mesin, peran roda gigi pinion dalam gerakan mekanis merupakan bukti keanggunan rekayasa: komponen kecil dengan tanggung jawab besar, mendorong kemajuan satu putaran dalam satu waktu.
