Dalam lanskap rumit teknik mesin, roda gigi bevel, yang juga dikenal sebagai roda gigi payung atau roda gigi kerucut, menonjol sebagai komponen penting untuk transmisi daya. Roda gigi ini memainkan peran penting dalam mengubah gerakan rotasi antara poros yang berpotongan, yang memungkinkan berbagai macam mesin berfungsi secara efisien. Sementara roda gigi bevel standar memiliki kegunaannya sendiri, roda gigi bevel yang disesuaikan membawa fleksibilitas dan kinerja ke tingkat yang lebih tinggi, memenuhi tuntutan unik dari berbagai industri. Mari selami dunia roda gigi bevel dan temukan apa yang membuatnya begitu istimewa.

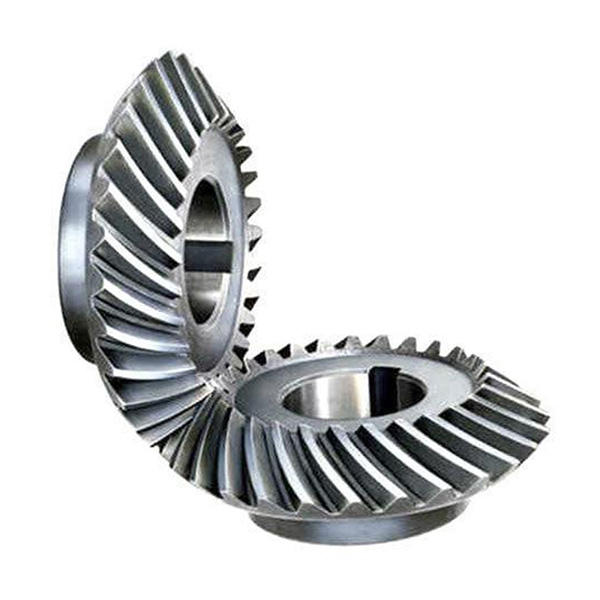

Roda gigi bevel dicirikan oleh bentuknya yang kerucut, dengan gigi yang dipotong sepanjang permukaan kerucut. Tidak seperti roda gigi taji, yang menyalurkan daya antara poros paralel, roda gigi bevel dirancang untuk menyalurkan gerakan rotasi dan torsi antara poros yang berpotongan pada sudut, biasanya 90 derajat, meskipun sudut lain juga memungkinkan. Desain unik ini memungkinkan perubahan arah transmisi daya, sehingga roda gigi bevel sangat diperlukan dalam banyak sistem mekanis.

Profil gigi roda gigi bevel dapat bervariasi, dengan jenis yang paling umum adalah potongan lurus, potongan spiral, dan bevel nol. Setiap jenis memiliki kelebihannya sendiri dan cocok untuk aplikasi yang berbeda. Menurut penelitian industri, roda gigi bevel mencakup sekitar 25% aplikasi roda gigi dalam industri yang memerlukan perubahan sudut poros, yang menyoroti peran pentingnya dalam transmisi daya.

Roda gigi bevel khusus menawarkan tingkat fleksibilitas yang tinggi dalam geometri gigi. Untuk roda gigi bevel potong lurus, giginya lurus dan sejajar dengan sumbu putaran roda gigi, mirip dengan roda gigi taji tetapi pada permukaan kerucut. Roda gigi ini relatif mudah dibuat dan cocok untuk aplikasi kecepatan rendah hingga sedang. Namun, roda gigi ini dapat menghasilkan lebih banyak kebisingan dan getaran dibandingkan dengan jenis roda gigi lainnya.

Sebaliknya, roda gigi bevel berpotongan spiral memiliki gigi lengkung yang bergerak secara bertahap saat roda gigi berputar. Hal ini menghasilkan pengoperasian yang lebih halus, mengurangi kebisingan, dan kemampuan untuk menangani beban dan kecepatan yang lebih tinggi. Pada roda gigi bevel spiral yang dirancang khusus, sudut spiral dapat disesuaikan menurut persyaratan khusus aplikasi, sehingga mengoptimalkan kinerja. Misalnya, pada diferensial otomotif berkinerja tinggi, roda gigi bevel spiral khusus dengan sudut spiral yang dihitung dengan cermat dapat meningkatkan efisiensi pemindahan daya hingga 15%.

Roda gigi bevel Zerol menggabungkan fitur roda gigi potong lurus dan roda gigi potong spiral. Roda gigi ini memiliki profil gigi melengkung tetapi dengan sudut spiral nol pada titik tengah lebar muka. Desain ini memberikan keseimbangan antara kesederhanaan roda gigi potong lurus dan pengoperasian roda gigi potong spiral yang mulus, sehingga cocok untuk aplikasi yang membutuhkan kompromi.

Roda gigi bevel khusus dapat dibuat dari berbagai bahan, tergantung pada kebutuhan aplikasi. Logam seperti baja, baja tahan karat, dan aluminium umumnya digunakan. Baja paduan berkekuatan tinggi sering kali lebih disukai untuk aplikasi tugas berat, karena dapat menahan beban dan torsi tinggi. Roda gigi bevel baja yang diberi perlakuan panas dapat mencapai kekuatan tarik hingga 1200 MPa, yang memastikan ketahanan dalam kondisi pengoperasian yang berat.

Untuk aplikasi yang sangat membutuhkan ketahanan terhadap korosi, seperti pada industri kelautan atau pemrosesan kimia, roda gigi bevel baja tahan karat merupakan pilihan yang populer. Pada beberapa aplikasi yang ringan, seperti komponen kedirgantaraan, roda gigi bevel aluminium yang dibuat khusus dapat mengurangi berat keseluruhan mesin tanpa mengorbankan terlalu banyak kekuatan. Selain itu, roda gigi bevel plastik semakin banyak digunakan dalam aplikasi yang menginginkan pengurangan kebisingan, efektivitas biaya, dan sifat non-logam.

Salah satu keuntungan utama roda gigi bevel kustom adalah kemampuan untuk menyesuaikan rasio roda gigi secara tepat. Rasio roda gigi dalam sistem roda gigi bevel ditentukan oleh jumlah gigi pada roda gigi penggerak dan yang digerakkan. Kustomisasi memungkinkan teknisi untuk menghitung dan merancang rasio roda gigi yang disesuaikan dengan kecepatan, torsi, dan kebutuhan daya tertentu dari aplikasi tertentu. Misalnya, dalam kotak roda gigi industri yang dirancang khusus dengan roda gigi bevel, rasio roda gigi dapat diatur ke 3:1 untuk mencapai kecepatan putaran dan keluaran torsi yang tepat yang dibutuhkan agar mesin dapat beroperasi secara efisien.

Ketika dua roda gigi bevel saling bertautan, roda gigi penggerak mentransfer gerakan rotasi dan torsi ke roda gigi yang digerakkan, mengubah arah aliran daya. Gigi-gigi roda gigi bevel saling bertautan, dan saat roda gigi penggerak berputar, roda gigi yang digerakkan pun berputar ke arah yang diinginkan.

Dalam sistem roda gigi bevel yang dirancang khusus, faktor-faktor seperti profil gigi, sifat material, dan rasio roda gigi dioptimalkan untuk memastikan transmisi daya yang efisien. Pengikatan roda gigi bevel spiral-cut atau zerol yang halus mengurangi gaya benturan, meminimalkan keausan pada roda gigi dan memperpanjang masa pakainya. Pelumasan dan penyelarasan yang tepat, yang juga disesuaikan berdasarkan desain roda gigi, semakin meningkatkan kinerja dan keandalan sistem roda gigi bevel.

Di sektor otomotif, roda gigi bevel kustom merupakan komponen penting, terutama pada sistem transmisi. Diferensial, yang terletak di antara roda belakang (atau roda depan pada beberapa kendaraan), menggunakan roda gigi bevel untuk mendistribusikan daya ke roda sekaligus memungkinkannya berputar pada kecepatan yang berbeda saat berbelok. Roda gigi bevel spiral kustom pada diferensial dirancang untuk menangani torsi tinggi yang dihasilkan oleh mesin dan memberikan perpindahan daya yang halus dan andal. Kustomisasi ini memastikan pengendalian, traksi, dan kinerja kendaraan secara keseluruhan yang lebih baik.

Industri kedirgantaraan bergantung pada roda gigi bevel khusus untuk berbagai aplikasi, seperti pada sistem roda pendaratan pesawat dan aksesori mesin. Roda gigi ini harus ringan namun cukup kuat untuk menahan kondisi ekstrem yang dihadapi selama penerbangan. Roda gigi bevel aluminium atau titanium yang dibuat khusus digunakan untuk mengurangi berat tanpa mengorbankan kekuatan. Desain dan kustomisasi yang presisi memastikan bahwa roda gigi ini dapat beroperasi dengan andal pada kecepatan tinggi dan di bawah beban berat, yang berkontribusi pada keselamatan dan efisiensi pesawat.

Dalam mesin industri, roda gigi bevel khusus digunakan dalam berbagai peralatan, termasuk konveyor, mixer, dan mesin cetak. Misalnya, dalam sistem konveyor yang dibuat khusus untuk pabrik manufaktur, roda gigi bevel dapat digunakan untuk mengubah arah gerakan sabuk konveyor. Roda gigi disesuaikan untuk menangani kapasitas beban dan persyaratan kecepatan konveyor tertentu, memastikan operasi yang lancar dan berkelanjutan. Dalam mesin cetak, roda gigi bevel khusus digunakan untuk mentransfer daya antara berbagai komponen, memungkinkan kontrol yang tepat atas proses pencetakan.

Presisi - Kinerja yang Sesuai

Roda gigi bevel khusus dirancang untuk memenuhi persyaratan kinerja yang tepat dari aplikasi tertentu. Baik itu mencapai rasio roda gigi tertentu, menangani beban tertentu, atau beroperasi pada kecepatan tertentu, penyesuaian memastikan kinerja yang optimal.

Dengan kemampuannya untuk menyalurkan daya di antara poros yang berpotongan, roda gigi bevel kustom dapat diintegrasikan ke dalam sistem mekanis yang kompleks dengan mudah. Roda gigi ini dapat disesuaikan agar sesuai dengan mesin yang ada atau dirancang dari awal untuk proyek baru, sehingga memberikan fleksibilitas dalam desain sistem.

Meskipun roda gigi bevel khusus mungkin memiliki biaya awal yang lebih tinggi dibandingkan dengan roda gigi standar, kinerjanya yang disesuaikan sering kali menghasilkan masa pakai yang lebih lama, mengurangi kebutuhan perawatan, dan meningkatkan efisiensi sistem secara keseluruhan. Dalam jangka panjang, hal ini menghasilkan penghematan biaya yang signifikan bagi produsen dan pengguna akhir.

Perancangan, rekayasa, dan pembuatan roda gigi bevel khusus memerlukan keahlian dan sumber daya khusus, yang akan meningkatkan biaya awal. Hal ini dapat menjadi kendala bagi beberapa proyek dengan anggaran terbatas.

Karena roda gigi bevel khusus dibuat berdasarkan pesanan, waktu pengerjaannya biasanya lebih lama dibandingkan dengan roda gigi standar. Proses desain, pemilihan material, dan pembuatan semuanya memerlukan waktu, yang dapat menunda jadwal produksi mesin atau produk yang menggunakan roda gigi ini.

Kesimpulannya, roda gigi bevel, terutama dalam bentuk yang disesuaikan, merupakan komponen penting dalam teknik mesin. Kemampuannya yang unik untuk mentransfer daya antara poros yang berpotongan, dipadukan dengan fleksibilitas penyesuaian, menjadikannya sangat diperlukan dalam berbagai industri. Meskipun roda gigi bevel memiliki tantangan tertentu, manfaat yang ditawarkannya dalam hal kinerja, kemampuan beradaptasi, dan efektivitas biaya jangka panjang menjadikannya pilihan yang berharga untuk aplikasi di mana roda gigi standar tidak dapat memenuhi persyaratan khusus. Seiring dengan terus berkembangnya teknologi, roda gigi bevel khusus tidak diragukan lagi akan memainkan peran yang lebih signifikan dalam mendorong inovasi dalam sistem mekanis.
