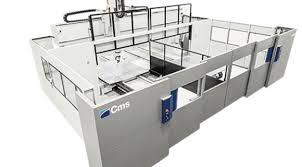

Apa saja komponen dasar dari pusat permesinan CNC

Komponen dasar dari pusat permesinan CNC meliputi:



1. Komponen dasar mengacu pada pengecoran tempat tidur. Terdiri dari tempat tidur, kolom, dan meja kerja, ini adalah komponen dasar dari pusat permesinan CNC, sebagian besar terbuat dari besi tuang. Pusat pemesinan CNC harus menahan beban statis dan memotong beban dinamis selama pemrosesan. Jadi persyaratan kekakuan pengecoran dasar sangat tinggi, dan itu juga merupakan komponen terpenting yang menentukan kualitas pusat permesinan CNC.

2. Komponen spindel. Ini terdiri dari komponen seperti motor spindel, kotak spindel, spindel dan dukungan spindel. Tindakan start, stop, dan rotasinya dikendalikan oleh sistem CNC, dan gerakan pemotongan dilakukan melalui pahat yang dipasang pada spindel. Ini adalah komponen keluaran daya untuk pemrosesan pemotongan. Spindel adalah komponen kunci dari pusat permesinan CNC, dan kualitas strukturnya berdampak signifikan pada kinerja pusat permesinan CMC.

3. Sistem kontrol. Sistem CNC pusat permesinan CNC terdiri dari perangkat CNC, pengontrol yang dapat diprogram, perangkat penggerak servo, dan motor listrik. Mereka adalah pusat kendali untuk pusat pemesinan CNC untuk melakukan tindakan kontrol berurutan dan menyelesaikan operasi selama proses pemesinan.

4. Sistem servo. Fungsi sistem servo adalah untuk mengubah sinyal dari perangkat CNC menjadi gerakan bagian alat mesin yang bergerak, dan kinerjanya merupakan salah satu faktor utama yang menentukan akurasi pemesinan, kualitas permukaan, dan efisiensi produksi alat mesin. Pusat pemesinan CNC umumnya mengadopsi tiga metode kontrol: loop semi tertutup, loop tertutup, dan loop hybrid.

5. Alat ganti alat otomatis. Ini terdiri dari komponen seperti majalah alat, lengan robot, dan mekanisme penggerak. Majalah alat adalah perangkat yang menyimpan semua alat yang digunakan untuk memproses benda kerja. Ada berbagai jenis perpustakaan pisau, antara lain tipe piringan, tipe topi bambu, dan tipe rantai, dengan kapasitas mulai dari beberapa hingga puluhan. Saat pahat perlu diganti selama proses pemesinan, sesuai dengan instruksi sistem CNC, lengan robotik (atau cara lain) mengeluarkan pahat dari pustaka pahat dan memasukkannya ke spindel. Struktur lengan robot dapat mengambil berbagai bentuk tergantung pada posisi relatif dan struktur majalah alat dan spindel.

Beberapa pusat pemesinan CNC menggunakan pergerakan kotak spindel atau magasin alat untuk mencapai penggantian alat tanpa menggunakan lengan robot. Meskipun proses penggantian pahat, metode pemilihan pahat, struktur pustaka pahat, dan tipe robot berbeda, semuanya dikendalikan oleh perangkat CNC dan pengontrol yang dapat diprogram, dan pemilihan serta pertukaran pahat dicapai dengan motor listrik, mekanisme hidrolik atau pneumatik. Ketika sensor kontak dipasang di mekanisme, itu juga dapat mencapai pengukuran kesalahan pahat dan benda kerja.

6. Sistem penggantian baki otomatis. Beberapa pusat permesinan CNC dilengkapi dengan dua palet pertukaran benda kerja otomatis untuk lebih mempersingkat waktu non-pemotongan. Satu dipasang di meja kerja untuk diproses, dan yang lainnya terletak di luar meja kerja untuk memuat dan membongkar benda kerja. Ini dapat mengurangi waktu tambahan dan meningkatkan efisiensi pemrosesan.

7. Sistem bantu. Termasuk pelumasan, pendinginan, pelepasan chip, perlindungan, sistem deteksi hidrolik dan acak, dll. Meskipun sistem tambahan tidak secara langsung berpartisipasi dalam gerakan pemotongan, sistem ini memainkan peran yang menentukan dalam memastikan efisiensi pemesinan, akurasi, dan keandalan pusat pemesinan CNC, dan karena itu merupakan bagian tak terpisahkan dari pusat permesinan CNC.



Di atas adalah komponen utama dari pusat permesinan CNC lengkap. Ada berbagai merek dan tingkat komponen fungsional yang dapat dipilih dan disesuaikan oleh pelanggan. Jika Anda membutuhkan pusat permesinan CNC, jangan ragu untuk menghubungi kami.
