Persyaratan Profil Gigi Penggilingan Roda Rantai Rol untuk Bagian Presisi Pemesinan

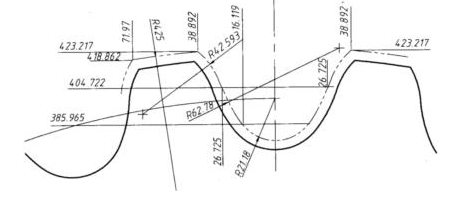

Saat menggiling sproket rol dengan bagian presisi, persyaratan proses berikut umumnya harus dipenuhi: diameter lingkaran akar dan nada lingkaran pembagi harus akurat; Runout sirkular aksial dari sproket dan runout sirkular radial dari lingkaran akar gigi berada dalam kisaran yang diperbolehkan; Bentuk gigi akurat, dan jari-jari busur alur gigi dan kekasaran permukaan permukaan gigi memenuhi persyaratan gambar.

Ketika jumlahnya kecil, pemotong penggilingan khusus yang dirancang sesuai dengan jarak sproket, diameter luar rol atau selongsong, dan jumlah gigi umumnya dapat digunakan untuk penggilingan. Metode penggilingan pada dasarnya sama dengan roda gigi silinder berdiameter penggilingan. Karena transmisi roller chain adalah transmisi penyambungan nonkonjugasi dengan bagian fleksibel menengah dalam pemrosesan komponen presisi, persyaratan profil giginya tidak tinggi, tidak seperti roda gigi, yang memiliki persyaratan lebih tinggi untuk kurva profil gigi. Oleh karena itu, jika ada kekurangan pemotong penggilingan sproket khusus, penggilingan dapat dilakukan melalui pemotong penggilingan, dan profil gigi perkiraan yang diperoleh juga dapat memperoleh efek penggunaan yang lebih baik dalam transmisi.
