Cara Memasang Timing Belt

2025-07-22

Bagaimana cara memasang timing belt?

Timing belt merupakan komponen penting dalam mesin Anda, yang bertanggung jawab untuk menyelaraskan putaran poros engkol dan poros bubungan guna memastikan pengaturan katup yang tepat. Timing belt yang rusak dapat menyebabkan kerusakan mesin yang fatal, sehingga pemasangan yang tepat sangatlah penting. Panduan ini akan memandu Anda melalui proses pemasangan timing belt, lengkap dengan spesifikasi teknis dan praktik terbaik.

Memahami Pentingnya Pemasangan Timing Belt

Sebelum memulai proses pemasangan, penting untuk memahami mengapa pemasangan timing belt yang tepat itu penting. Kebanyakan mesin modern dengan desain interferensi (di mana katup dan piston menempati ruang yang sama pada waktu yang berbeda) akan mengalami kerusakan parah jika timing belt putus atau selip. Menurut standar teknik otomotif, timing belt yang tidak sejajar 3 derajat saja dapat menyebabkan penurunan performa mesin, peningkatan emisi, dan potensi kontak katup-piston.

Timing belt biasanya terbuat dari karet bertulang dengan serat berkekuatan tarik tinggi, dirancang untuk menahan suhu hingga 120°C (248°F) dan kecepatan putar di atas 6.000 RPM. Namun, timing belt akan mengalami penurunan kualitas seiring waktu akibat panas, kontaminasi oli, dan keausan. Oleh karena itu, produsen merekomendasikan interval penggantian antara 96.560 hingga 160.934 km (60.000 hingga 100.000 mil), tergantung merek dan modelnya.

Persiapan Pra-Instalasi

Alat dan Bahan yang Anda Butuhkan

Mengumpulkan alat dan bahan yang tepat sebelum memulai adalah kunci kelancaran instalasi. Berikut daftar lengkapnya:

Alat Penting

Set soket (metrik dan standar, biasanya 8mm hingga 19mm)

Kunci torsi (mampu mengukur hingga 100 N·m)

Pengukur ketegangan sabuk waktu (dikalibrasi untuk mengukur gaya 50-150 N)

Alat pengunci poros bubungan dan poros engkol (khusus kendaraan Anda)

Alat penyetel tensioner sabuk (bervariasi tergantung produsen)

Obeng (kepala pipih dan Phillips)

Alat pelepas batang pengungkit atau tensioner sabuk

Pengukur feeler (untuk mengukur defleksi sabuk)

Sikat kawat dan pelarut pembersih

Suku Cadang Pengganti

Sabuk waktu baru (sesuai dengan spesifikasi OEM; periksa nomor komponen seperti Gates T192 atau Dayco 9527 untuk referensi)

Pengencang sabuk waktu (dengan pegas atau hidrolik, tergantung pada mesin; spesifikasi beban awal: 15-25 N)

Katrol pemalas (jika aus; toleransi bantalan harus kurang dari 0,05 mm permainan aksial)

Sealant paking (suhu tinggi, dinilai untuk 200°C+)

Penelitian Khusus Kendaraan

Periksa buku manual servis kendaraan Anda untuk spesifikasi yang tepat. Misalnya:

Mesin Toyota 2.4L 2AZ-FE memerlukan tanda pengaturan waktu camshaft yang sejajar dengan takik kepala silinder

Mesin Honda K24 menggunakan alur pasak katrol poros engkol yang harus sejajar dengan TDC pada penutup rantai waktu

Mesin Volkswagen 2.0T FSI memiliki tensioner hidrolik yang perlu di-priming sebelum pemasangan

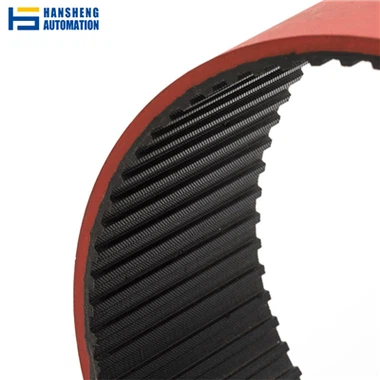

Sabuk Pengatur Waktu HTD

Melepas Timing Belt Lama

Memutuskan Sambungan Daya dan Komponen Aksesori

Lepaskan terminal negatif baterai (baut 10mm, torsi 5-8 N·m saat memasang kembali)

Lepaskan sabuk penggerak menggunakan alat penegang (periksa ketegangan sabuk: harus menyimpang 10-15 mm di bawah gaya 10 kg)

Lepaskan baut penutup timing belt (biasanya 4-6 baut, ukuran 8-10mm)

Menyelaraskan Tanda Waktu

Putar poros engkol searah jarum jam sampai tanda waktu poros engkol sejajar dengan TDC (0°) pada penutup waktu

- Gunakan batang pemutus pada baut katrol poros engkol (22-24mm) untuk daya ungkit

- Jangan pernah memutar berlawanan arah jarum jam karena dapat merusak katup pada mesin interferensi

Verifikasi tanda waktu camshaft sejajar dengan indikatornya masing-masing

- Contoh: Pada mesin 4 silinder, tanda cam intake dan exhaust mungkin sejajar satu sama lain atau dengan patokan kepala silinder

- Gunakan penggaris lurus pada roda gigi camshaft untuk memastikan keselarasan jika tanda tidak jelas

Melepas Ketegangan dan Sabuk Lama

Temukan tensioner sabuk waktu (dengan pegas atau hidrolik)

- Untuk tensioner pegas: Gunakan kunci inggris untuk memutar tensioner dan melepaskan ketegangan, lalu kunci dengan pin (jika dilengkapi)

- Untuk tensioner hidrolik: Lepaskan baut tensioner (12-14mm) dan tekan piston dalam ragum hingga terkunci

Geser timing belt lama dari roda gigi poros engkol, idler, dan roda gigi poros bubungan

Periksa komponen terkait:

- Katrol penegang: Periksa kebisingan bantalan atau permainan yang berlebihan (>0,1 mm tidak dapat diterima)

- Pompa air: Periksa kebocoran di sekitar segel; ganti jika jarak tempuh lebih dari 100.000 mil atau berusia 5 tahun

- Segel oli: Ganti segel poros engkol dan poros bubungan jika bocor (gunakan alat pemasang segel untuk mencegah kerusakan)

Memasang Timing Belt Baru

Mempersiapkan Komponen Baru

Bersihkan semua permukaan katrol dengan kain bebas serat dan pelarut (hindari pembersih berbahan dasar minyak)

Oleskan lapisan tipis gemuk suhu tinggi ke bantalan puli idler (kelas NLGI #2)

Jika mengganti pompa air, oleskan sealant gasket ke kedua sisi gasket baru (ukuran manik: 2-3mm)

Merutekan Sabuk Baru

Lihat diagram perutean sabuk di buku petunjuk servis Anda (biasanya tercetak pada penutup waktu atau stiker di bawah kap)

Mulailah pemasangan pada roda gigi poros engkol, lalu rutekan di sekitar idler dan tensioner, diakhiri dengan roda gigi poros bubungan

- Pastikan sabuk terpasang sepenuhnya pada semua alur katrol (tidak ada gigi yang menggantung)

- Pertahankan ketegangan pada sisi sabuk yang tidak memiliki tensioner selama pemasangan

Mengatur Ketegangan

Untuk tensioner pegas: Lepaskan pin pengunci dan biarkan tensioner menyentuh sabuk

Untuk tensioner hidrolik: Pasang tensioner dengan piston terkunci, lalu lepaskan pin pengunci

Verifikasi ketegangan menggunakan pengukur ketegangan sabuk:

- Ketegangan yang tepat: frekuensi 50-70 Hz (diukur dengan pengukur ketegangan sabuk waktu)

- Metode alternatif: Tekan sabuk di tengah-tengah antara dua katrol; defleksi harus 5-7mm di bawah gaya 10N

Kencangkan kembali baut pemasangan tensioner sesuai spesifikasi (biasanya 18-22 N·m)

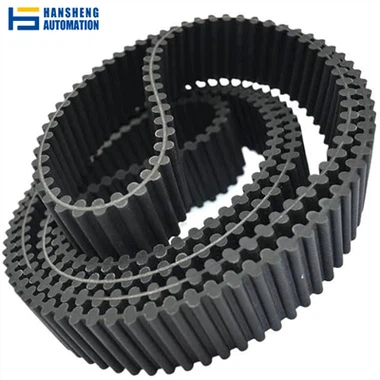

Sabuk Pengatur Waktu Bergigi

Pemeriksaan Akhir dan Perakitan Ulang

Memverifikasi Waktu

Putar poros engkol dua putaran penuh searah jarum jam

Periksa kembali semua tanda waktu – tanda tersebut harus sejajar dengan sempurna

- Jika tidak, ulangi proses pemasangan untuk menghindari kerusakan katup

Periksa pengikatan sabuk: Setiap gigi harus terpasang sepenuhnya pada alur katrol tanpa celah

Menginstal Ulang Komponen

Ganti penutup sabuk waktu (kencangkan baut dengan torsi 8-12 N·m dalam pola silang)

Pasang kembali sabuk penggerak dan atur ketegangan yang tepat (lihat spesifikasi sebelumnya)

Hubungkan kembali terminal negatif baterai

Pengujian dan Pembobolan

Putar kunci kontak ke posisi ON (jangan dinyalakan) untuk menyiapkan sistem bahan bakar

Nyalakan mesin dan biarkan idle selama 5 menit (putaran tidak boleh lebih dari 2.000 RPM)

Dengarkan suara-suara yang tidak normal (berderak, berdetak menunjukkan ketidaksejajaran atau ketegangan yang berlebihan)

Periksa kebocoran di sekitar penutup waktu dan pompa air

Uji coba kendaraan dalam berbagai kondisi:

- Diam (800-900 RPM)

- Akselerasi hingga 3.000 RPM

- Perlambatan

- Tanpa beban melaju pada kecepatan 60 mph

Perawatan Setelah Instalasi

Catat tanggal pemasangan dan jarak tempuh

Periksa ketegangan sabuk setelah 500 mil (800 km)

Periksa penutup waktu untuk kebocoran oli setiap bulan

Rencanakan penggantian berikutnya berdasarkan interval pabrikan (biasanya 60.000-100.000 mil)

Pemasangan timing belt yang tepat membutuhkan presisi dan perhatian terhadap detail. Dengan mengikuti langkah-langkah ini dan mematuhi spesifikasi pabrikan, Anda dapat memastikan performa mesin yang andal dan menghindari perbaikan yang mahal. Selalu berhati-hati – jika ragu dengan langkah apa pun, konsultasikan dengan mekanik profesional.
