Bagaimana Cara Kerja Gigi Diferensial?

Saat Anda mengemudikan mobil di tikungan, pernahkah Anda bertanya-tanya mengapa roda berputar pada kecepatan yang berbeda tanpa selip? Jawabannya terletak pada salah satu komponen terpenting dari sistem transmisi kendaraan: gigi diferensial. Lebih dari sekadar satu set gigi, diferensial memungkinkan tikungan yang mulus dengan memungkinkan roda kiri dan kanan berputar pada kecepatan yang berbeda sambil tetap menyalurkan tenaga dari mesin ke roda. Dalam panduan mendalam ini, kami akan mengungkap mekanisme kerja diferensial, menjelajahi komponen utamanya, dan menjelaskan mengapa diferensial penting untuk berkendara yang aman dan efisien.

Memahami Tujuan Gigi Diferensial

Masalah Dasar: Ketidaksesuaian Kecepatan Roda Saat Berbelok

Bayangkan mengendarai go-kart tanpa diferensial—setiap kali Anda berbelok, roda bagian dalam akan tergelincir dan bergesekan dengan trotoar, yang menyebabkan keausan ban, hilangnya traksi, dan pengendalian yang buruk. Hal ini terjadi karena:

Ituroda bagian dalammenempuh jarak yang lebih pendek dibandingkanroda luarselama belokan.

Tanpa mekanisme untuk mengimbangi perbedaan jarak ini, kedua roda akan dipaksa berputar pada kecepatan yang sama, sehingga menimbulkan tekanan dan gesekan mekanis.

Apa Fungsi Diferensial

Peran utama diferensial adalah untuk:

Torsi Mesin Terbagi:Mentransmisikan tenaga dari poros penggerak ke roda.

Izinkan Perbedaan Kecepatan: Biarkan roda kiri dan kanan berputar pada kecepatan yang berbeda saat menikung.

Pertahankan Traksi: Distribusikan torsi secara tepat untuk memaksimalkan cengkeraman, terutama pada kondisi tidak rata atau licin.

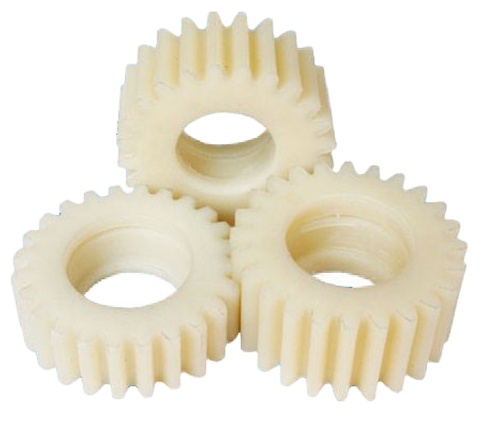

Gigi Ganda Plastik Nilon Internal Kustom Diferensial Mikro

Komponen Utama Diferensial Standar

1. Gigi Cincin dan Pinion (Penggerak Akhir)

Fungsi: Menghubungkan poros penggerak ke diferensial dan mengurangi kecepatan mesin sekaligus meningkatkan torsi (pengurangan gigi).

Desain: : Ituroda gigi pinion(kecil, digerakkan oleh poros penggerak) menyatu denganroda gigi cincin(besar, menempel pada rumah diferensial).

Rasio Penting: Rasio gigi yang lebih tinggi (misalnya, 4.10:1) memberikan torsi yang lebih besar untuk akselerasi (umum pada truk), sementara rasio yang lebih rendah (misalnya, 3.23:1) mengoptimalkan efisiensi jalan raya.

2. Kasus Diferensial (Pembawa)

Perumahan: Menutup semua komponen diferensial internal dan digerakkan oleh roda gigi cincin.

Pemasangan: Terhubung ke rumah poros kendaraan, mendukung gerakan putar roda gigi.

3. Set Roda Gigi Planet (Roda Gigi Laba-laba dan Roda Gigi Samping)

Roda Gigi Laba-laba (Roda Gigi Pinion): Dipasang pada pembawa berbentuk salib (spider) di dalam casing diferensial. Mereka berputar di sekitar porosnya sendiri dan menyatu dengan roda gigi samping.

Gigi Samping:Terhubung keporos gandar, yang menggerakkan roda. Setiap roda gigi samping sesuai dengan roda (kiri dan kanan).

4. Poros Gandar

Fungsi:Mentransmisikan tenaga dari gigi samping ke roda.

Jenis: Padat atau berongga, tergantung pada kapasitas beban kendaraan (misalnya, truk tugas berat menggunakan poros padat yang lebih kuat).

Mekanisme Kerja Diferensial Langkah demi Langkah

Skenario 1: Mengemudi Lurus (Kecepatan Roda Sama)

Aliran Daya: Torsi mesin mengalir melalui poros penggerak ke roda gigi pinion, yang memutar roda gigi cincin dan rumah diferensial.

Interaksi Roda Gigi:

- Roda gigi laba-laba berputar bersama rumah diferensial tetapi tidak berputar pada porosnya sendiri (karena kedua roda gigi samping mengalami hambatan yang sama).

- Kedua roda gigi samping dan poros gandar berputar pada kecepatan yang sama, menggerakkan roda secara merata.

Skenario 2: Berbelok di Sudut (Kecepatan Roda Tidak Sama)

Fisika dalam Permainan: Roda luar harus berputar lebih cepat daripada roda dalam untuk menempuh lengkungan putaran yang lebih panjang.

Tindakan Diferensial:

1. Perbedaan Resistensi: Roda bagian dalam menghadapi lebih banyak hambatan (jalur lebih pendek), sedangkan roda bagian luar menghadapi lebih sedikit hambatan (jalur lebih panjang).

1. Rotasi Roda Gigi Laba-laba: Roda gigi laba-laba berputar pada porosnya, yang memungkinkannya berputar di sekitar roda gigi samping yang bergerak lebih lambat (roda dalam) dan memutar roda gigi samping yang bergerak lebih cepat (roda luar).

Perhitungan Kecepatan: Perbedaan kecepatan bergantung pada radius putar:\( \text{Kecepatan Roda Luar} = \text{Kecepatan Roda Dalam} \times \frac{\text{Radius Belok} + \text{Lebar Lintasan/2}}{\text{Radius Belok} - \text{Lebar Lintasan/2}} \)

Skenario 3: Satu Roda Kehilangan Traksi (Keterbatasan Diferensial Terbuka)

Masalah: Pada diferensial terbuka, torsi dikirim ke roda dengan hambatan paling kecil. Jika satu roda berada di atas es (traksi rendah), roda akan berputar bebas, sementara roda lainnya tidak mendapat tenaga.

Mengapa Hal Itu Terjadi:Diferensial mengutamakan kesetaraan kecepatan atas distribusi torsi, suatu kelemahan yang diatasi oleh diferensial selip terbatas atau penguncian (dibahas kemudian).

Jenis-jenis Diferensial dan Mekanika Spesialisnya

1. Diferensial Terbuka (Diferensial Standar)

Desain: Jenis yang paling sederhana dan paling umum, digunakan di sebagian besar mobil penumpang.

Cara Kerjanya:

- Memungkinkan diferensiasi kecepatan maksimum antar roda.

- Mentransmisikan torsi yang sama ke kedua roda dalam kondisi normal (tetapi mengirimkan semua torsi ke roda dengan hambatan paling kecil saat traksi hilang).

Kelebihan: Murah, ringan, pengoperasian lancar saat berbelok.

Kontra: Kinerja buruk dalam kondisi licin (misalnya lumpur, salju), karena tidak dapat mencegah putaran roda.

2. Diferensial Selip Terbatas (LSD)

Desain: Menggunakan kopling, roda gigi, atau kopling kental untuk membatasi perbedaan kecepatan antar roda.

Cara Kerjanya:

- Ketika roda tergelincir (berputar lebih cepat), pelat gesekan atau roda gigi bekerja untuk mentransfer torsi ke roda yang mendarat.

- Contoh: ALSD tipe koplingmenggunakan pelat pegas yang memberikan tekanan saat perbedaan kecepatan roda meningkat, yang memaksa torsi ke roda yang lebih lambat.

Kelebihan: Traksi yang lebih baik dalam kondisi yang tidak rata, menyeimbangkan kinerja dan biaya.

Kontra: Lebih rumit daripada diferensial terbuka, memerlukan perawatan (misalnya, oli roda gigi khusus).

3. Diferensial Pengunci (Locker)

Desain: Mengunci kedua roda secara mekanis agar berputar pada kecepatan yang sama, mengesampingkan aksi diferensial.

Cara Kerjanya:

- Tuas, tekanan udara, atau sinyal elektronik mengaktifkan mekanisme pengunci (misalnya, kopling anjing) yang menghubungkan roda gigi samping ke rumah diferensial.

- Ideal untuk penggunaan off-road, di mana kedua roda membutuhkan torsi yang sama untuk mendaki rintangan.

Kelebihan: Torsi maksimum pada kedua roda, sangat baik untuk medan ekstrem.

Kontra: Menyebabkan gesekan ban dan masalah penanganan saat terkunci di trotoar kering, memerlukan masukan pengemudi atau aktivasi otomatis.

4. Diferensial Vektor Torsi (Desain Berteknologi Tinggi Modern)

Desain: Digunakan pada mobil performa dan kendaraan listrik, secara aktif mendistribusikan torsi antar roda untuk menikung optimal.

Cara Kerjanya:

- Motor listrik atau kopling secara independen mengendalikan torsi pada setiap roda.

- Saat berbelok, ia mengirimkan lebih banyak torsi ke roda luar untuk meningkatkan cengkeraman dan mengurangi understeer.

Kelebihan: Meningkatkan penanganan dan stabilitas, beradaptasi dengan kondisi berkendara waktu nyata.

Kontra:Memerlukan peralatan elektronik yang mahal dan rumit.

Rasio Gigi Diferensial dan Dampaknya terhadap Kinerja

Apa itu Rasio Gigi?

Rasio gigi diferensial (diatur oleh cincin dan pinion) menentukan hubungan antara RPM mesin dan kecepatan roda:\( \text{Rasio Gigi} = \frac{\text{Jumlah Gigi Cincin}}{\text{Jumlah Gigi Pinion}} \)

Bagaimana Pengaruhnya terhadap Mengemudi:

Rasio Rendah (misalnya, 3,08:1):

- Kecepatan tertinggi lebih tinggi, RPM mesin lebih rendah pada kecepatan jalan raya (efisiensi bahan bakar lebih baik).

- Penggandaan torsi lebih sedikit, akselerasi lebih lambat.

- Umum pada sedan dan mobil ekonomi.

Rasio Tinggi (misalnya, 4,88:1):

- Kecepatan tertinggi lebih rendah, putaran per menit (RPM) mesin lebih tinggi pada kecepatan jalan raya (tenaga lebih besar untuk menarik/mengangkut).

- Penggandaan torsi lebih besar, akselerasi lebih cepat.

- Digunakan pada truk, SUV, dan kendaraan performa.

Menyesuaikan Rasio dengan Kebutuhan Kendaraan

Truk yang menarik trailer memerlukan rasio tinggi untuk torsi ujung bawah, sementara mobil sport mungkin menggunakan rasio sedang untuk akselerasi dan kecepatan tertinggi yang seimbang.

Keuntungan dan Keterbatasan Roda Gigi Diferensial

Keuntungan Utama:

Sudutan Halus: Memungkinkan diferensiasi kecepatan roda secara alami, mencegah gesekan ban dan tekanan mekanis.

Manajemen Traksi: Diferensial modern (LSD, vektor torsi) mengoptimalkan distribusi daya untuk permukaan licin atau tidak rata.

Efisiensi Mekanik:Desain roda gigi planet meminimalkan kehilangan energi dibandingkan dengan sistem drivetrain lama.

Batasan Umum:

Kelemahan Diferensial Terbuka: Rentan terhadap putaran roda dalam situasi traksi rendah, karena torsi mengalir ke roda dengan hambatan paling kecil.

Kompleksitas dalam Jenis Khusus: Diferensial penguncian dan vektor torsi memerlukan lebih banyak perawatan dan lebih mahal untuk diperbaiki.

Kebisingan dan Getaran: Gigi yang aus atau pelumasan yang tidak tepat dapat menimbulkan bunyi berdenging, bunyi berdenting, atau getaran.

Memelihara Diferensial Anda agar Tahan Lama

1. Pergantian Oli Gigi Secara Rutin

Peran Pelumasan: Fluida diferensial mendinginkan dan melumasi roda gigi, mencegah keausan dan mengurangi gesekan.

Selang: Periksa panduan pabrikan (biasanya 30.000–60.000 mil), tetapi kendaraan off-road mungkin memerlukan penggantian yang lebih sering (15.000–20.000 mil).

Jenis Fluida: Gunakan oli yang ditentukan (misalnya, 75W-90 untuk LSD, yang memerlukan pengubah gesekan).

2. Periksa Kebocoran dan Kerusakan

Periksa Segel: Kebocoran cairan mengindikasikan adanya keausan pada segel poros atau paking casing, yang dapat mengakibatkan kerusakan gigi jika diabaikan.

Inspeksi Visual:Perhatikan keretakan pada rumah diferensial atau poros gandar yang bengkok setelah melewati lubang jalan atau trotoar.

3. Dengarkan Suara-suara yang Tidak Biasa

Merengek dengan Kecepatan: Mungkin menunjukkan roda gigi cincin/pinion yang aus atau pelumasan yang tidak memadai.

Bunyi Kloning pada Akselerasi/Deselerasi: Menandakan gigi kendor atau pin gigi laba-laba aus.

4. Pembobolan yang Tepat untuk Diferensial Baru

Jika mengganti gigi atau seluruh diferensial, ikuti prosedur penyesuaian (misalnya, hindari beban berat untuk 500 mil pertama) untuk memastikan pemasangan gigi yang tepat.

Kesimpulan: Pahlawan Tak Dikenal dalam Kemampuan Manuver Kendaraan

Gigi diferensial adalah mahakarya teknik mesin yang memecahkan masalah mendasar dalam dinamika kendaraan: memungkinkan roda berputar pada kecepatan yang berbeda sambil menyalurkan daya secara efisien. Dari keanggunan sederhana diferensial terbuka hingga presisi berteknologi tinggi dari sistem vektor torsi, setiap jenis memiliki tujuan unik dalam menyeimbangkan traksi, kinerja, dan kemampuan berkendara.

Memahami cara kerja diferensial tidak hanya membantu Anda memahami kompleksitas kendaraan Anda, tetapi juga memungkinkan keputusan perawatan yang lebih cerdas. Baik Anda seorang komuter harian, penggemar off-road, atau pengemudi berperforma tinggi, diferensial memastikan roda Anda bekerja sama—bahkan saat harus melaju dengan kecepatan yang berbeda. Dengan mematuhi batasan desainnya dan melakukan perawatan rutin, Anda akan memastikan komponen penting ini terus memberikan pengendaraan yang mulus, aman, dan andal selama bertahun-tahun mendatang.

Jadi lain kali Anda mengambil belokan tajam dan merasakan mobil Anda menempel di jalan dengan mudah, ingatlah: di bawah as roda belakang atau diferensial depan, serangkaian roda gigi bekerja keras, membuat fisika gerak tampak mudah—semuanya itu agar Anda dapat fokus pada kenikmatan berkendara.
