Apa itu Perforated Sheet Metal? Karakteristik, jenis dan standarnya

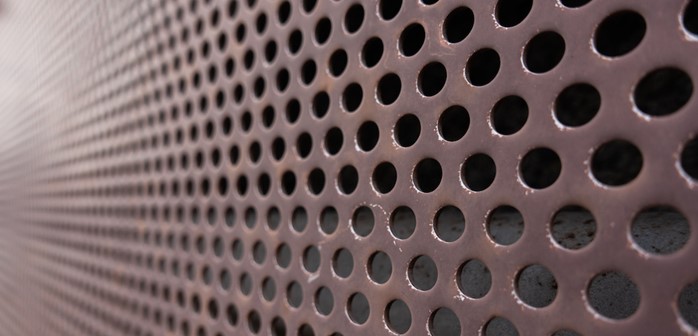

Plat logam berlubang merupakan jenis plat logam yang memiliki banyak lubang, yang cocok untuk berbagai keperluan seperti peralatan rumah tangga, mobil, gedung, dan mesin. Sebagai contoh, Anda dapat dengan mudah membayangkan plat logam berlubang yang tersusun rapi di lubang-lubang bundar luar yang berhubungan dengan bagian-bagian komputer yang panas. Akan tetapi, bentuk lubang tersebut bervariasi tergantung pada aplikasinya.

Artikel ini akan memperkenalkan jenis, karakteristik, standar, dan kasus penggunaan lembaran logam berlubang.

Apa itu Lembaran Logam Berlubang?

Lembaran logam berlubang adalah lembaran logam yang diproses dengan cara melubangi cetakan. Selain mengurangi berat, meningkatkan permeabilitas udara, dan menghasilkan pembuangan panas, bukaan tersebut juga dapat digunakan untuk skenario insulasi suara. Selain itu, teks dan gambar dapat diekspresikan melalui bukaan untuk meningkatkan kesan desain.

Lembaran logam yang dilubangi dibuat dengan menggunakan penyangga cetakan bawah "cetakan stempel" untuk memposisikan pelat logam, lalu mencapnya dengan "cetakan". Waktu pemrosesan lebih singkat dibandingkan dengan pemrosesan laser. Akurasi dimensi lubang juga sangat tinggi, dan kesalahannya kecil. Penggunaan perkakas universal juga mengurangi biaya awal.

Sebaliknya, jika Anda ingin membuat jaring logam berlubang dengan bentuk lubang yang rumit, Anda juga dapat menggunakan cetakan khusus untuk pemrosesannya.

Bahan lembaran logam berlubang

Bahan utama lembaran logam berlubang antara lain besi, baja, baja tahan karat, dan aluminium, tetapi bahan lain juga dapat digunakan untuk pemesinan. Produk baja digunakan untuk dekorasi bangunan, produk baja tahan karat digunakan untuk saluran masuk udara kipas ventilasi, produk aluminium digunakan untuk ventilasi pemanas peralatan rumah tangga, dll.

Lembaran logam berlubang dapat digunakan untuk memperluas cakupan penggunaan dengan mengubah bahan, metode pembukaan, ukuran pelat, kecepatan pembukaan, dll.

Jenis-jenis lembaran logam berlubang

Bergantung pada bentuk dan susunan lubang, ada banyak jenis lembaran logam berlubang. Selain itu, berbagai bahan lembaran logam berlubang juga memiliki karakteristik yang berbeda. Berikut adalah jenis utama lembaran logam berlubang.

1. Bentuk dan jenis lubang:Lembaran logam berlubang dengan "lubang bundar" adalah yang paling umum, dan ada juga lembaran logam berlubang dengan "lubang persegi (persegi)", "lubang persegi panjang (persegi panjang", "lubang persegi panjang sudut R", "lubang panjang", dll. Yang lainnya termasuk "lubang berbentuk berlian" dan lembaran logam berlubang "〇 sepuluh" dengan lubang bundar bergantian dan lubang berbentuk silang.
2. Penataan lubang:susunan yang paling umum adalah "anjing 60°", di mana lubang dibuat di sepanjang titik sudut segitiga sama sisi. Jenis lainnya termasuk "Pose Chidori 45°", yang didasarkan pada segitiga sama kaki siku-siku, dan "Juxtaposition", yang disusun dalam posisi yang baik baik secara longitudinal maupun horizontal. Ada juga pelat logam berlubang seperti "pola paralel tulang ikan herring", "pola diagonal lubang panjang", dan "pola kulit penyu" yang menyerupai kulit penyu.
3. Bahan pelat baja utama:Bahan pelat logam berlubang sebagian besar adalah baja, baja tahan karat, dan aluminium. Baja tahan karat sering digunakan dalam SUS304 dan SUS430, dan karena tidak mudah berkarat, baja ini dapat digunakan di luar ruangan. Besi dan baja termasuk lembaran baja canai dingin SPCC, lembaran baja galvanis elektro SECC, lembaran baja galvanis celup panas SGCC, dan lembaran baja acar SPHC, dll., yang relatif murah dan memiliki kinerja pemrosesan yang baik. Aluminium ringan, mudah diproses, mudah mentransfer panas, umumnya digunakan A1050, A1100, A5052, dll.

Standar untuk lembaran logam berlubang

Tidak ada standar yang seragam untuk lembaran logam berlubang seperti JIS. Bentuk, ukuran, dimensi jarak, dll., dari lubang-lubang tersebut semuanya diformulasikan menurut standar pabrik pembuatnya sendiri. Meskipun diameter lubang dan susunan lembaran logam berlubang dalam bentuk "lubang bundar" tampak sama, ukuran pitch dapat bervariasi tergantung pada pabrik pembuatnya. Tidak ada standar untuk bentuk lubang dan jarak pelat logam berlubang, tetapi ada spesifikasi tetap untuk setiap jenis pelat baja dalam hal dimensi eksternal. Misalnya, spesifikasi material SUS304 diperlukan dalam standar JIS, seperti 1000 × 2000 mm. Karena banyaknya produk yang beredar di pasaran, lembaran logam berlubang dengan ukuran yang sama terkadang diproduksi. Di sisi lain, lembaran logam berlubang dengan ukuran tetap juga dapat dipotong sesuai ukuran yang dibutuhkan oleh pelanggan. Saat mencari sumber logam lembaran berlubang, penting untuk mengonfirmasi spesifikasi yang diperlukan seperti bentuk, susunan, dan ukuran dengan pabrik pembuatnya untuk memastikan konsistensi. Namun, jika ingin memotong sesuai ukuran yang ditentukan, Anda dapat memotong sesuai posisi lubang, dan akan ada sudut tajam yang tersisa, yang berisiko membahayakan keselamatan pengguna. Oleh karena itu, perlu juga memeriksa spesifikasi material dengan produsen dan menghindari lubang pada bagian yang dipotong, seperti ruang kosong sebagian.

Tersedia lembaran logam berlubang dalam gaya bingkai MISUMI berwarna putih.

Penggunaan dan kasus penggunaan lembaran logam berlubang

Penggunaan utama lembaran logam yang dicap dijelaskan di bawah ini.

1. Bahan dekorasi interior dan eksterior:Lembaran logam berlubang dapat digunakan untuk dekorasi interior dan eksterior bangunan, dan sulit untuk diperhatikan jika Anda tidak melihatnya dengan sengaja, seperti lembaran logam berlubang dengan lubang di apartemen atau balkon apartemen sebagai dekorasi eksterior. Lembaran logam berlubang digunakan sebagai komponen untuk mengamankan pagar, pagar, dan panel surya. Dalam hal dekorasi interior, langit-langit, panel dinding, partisi, perlengkapan pencahayaan, sandaran kursi, dan berbagai dekorasi interior digunakan.
2. Suku Cadang Otomotif:Banyak bagian dalam mobil yang terbuat dari lembaran logam berlubang. Seperti filter udara dan oli, knalpot, penutup speaker, dll. Fungsi yang dapat dicapai oleh lembaran logam berlubang, seperti pembuangan panas, pengurangan berat, pencegahan debu, dan tindakan isolasi suara, dirancang agar sesuai dengan setiap bentuk.
3. Bagian dan komponen peralatan rumah tangga: Beberapa peralatan rumah tangga akan menggunakan berbagai gaya pelat logam berlubang untuk bagian eksterior dan interior. Misalnya, banyak orang langsung berpikir tentang filter ventilasi kompor. Filter ini terbuat dari lembaran logam dan memiliki lubang-lubang kecil yang mencegah debu dan kotoran menempel pada kipas ventilasi. Peralatan lain seperti kisi-kisi tungku, kisi-kisi radiator, penutup motor, dll. juga terbuat dari lembaran logam berlubang.
4. Tukang sortir:Pelat logam berlubang juga digunakan sebagai komponen mekanis untuk menyaring biji-bijian, benih, mineral, dll. Dengan menyesuaikan ukuran lubang, mereka dapat dibagi menjadi partikel besar, partikel kecil, dll. Misalnya, untuk memilah ukuran kacang-kacangan seperti kacang kedelai, diameter lubang pelat logam berlubang dapat disesuaikan sehingga kacang kedelai dan kacang adzuki terpisah. Selain itu, pelat logam berlubang juga dapat digunakan untuk menyaring batu bara, pasir dan kerikil, dll.
5. Filter Tanaman:Filter adalah komponen yang dipasang di dalam pipa tempat cairan mengalir dan berfungsi untuk membuang kotoran dan serpihan lainnya, dll. Filter digunakan untuk membuang kotoran seperti minyak atsiri, hasil penggilingan, dan ampas. Bentuk lubang dan jarak antar pelat logam yang dilubangi harus dirancang dengan memperhitungkan kehilangan tekanan dan kemampuan untuk membuang kotoran.
6. Fasilitas penunjang bangunan :Lembaran logam berlubang juga dapat digunakan untuk insulasi suara dan insulasi bangunan di lokasi konstruksi. Selain itu, dapat juga digunakan untuk kipas semprot di terowongan, dll.
7. Lainnya:Di lingkungan seperti pusat data, jaring logam berlubang digunakan sebagai pelat penutup untuk menempatkan rak server. Meskipun membuatnya sulit untuk menyentuh bagian dalam, jaring ini meningkatkan ventilasi dan membuatnya mudah didinginkan. Pelat logam berlubang dengan gaya lubang bundar, lubang panjang, dan lubang persegi panjang lebih umum digunakan. Aplikasi desain lainnya termasuk monumen, papan tanda, dan perforasi grafis, antara lain. Buat lubang hanya pada bagian teks atau gambar agar lebih menarik perhatian. Sebaliknya, hanya bagian teks yang tidak dilubangi untuk menyorotnya.

Lembaran logam berlubang dibuat dengan membuat lubang pada lembaran logam dengan peralatan bertekanan, dan digunakan tidak hanya pada produk industri, tetapi juga di berbagai bidang seperti konstruksi dan papan reklame. Standar seperti JIS tidak menentukan spesifikasi khusus, tetapi setiap produsen memiliki standarnya sendiri. Bentuk, jarak, dll. lubang juga dapat disesuaikan dengan membuat cetakan khusus. Karena lembaran logam berlubang yang dapat ditangani oleh berbagai produsen memiliki bahan, bentuk, dan jarak yang berbeda, penting untuk mengintegrasikan gaya terlebih dahulu.
