Apa itu Roda Gigi Hipoid?

Dalam dunia teknik mesin yang luas, roda gigi memainkan peran penting dalam mentransmisikan daya dan gerakan antar poros yang berputar. Di antara berbagai jenis roda gigi, roda gigi hipoid menonjol karena desainnya yang unik dan aplikasinya yang spesifik. Blog ini bertujuan untuk memberikan pemahaman yang komprehensif tentang roda gigi hipoid, meliputi definisi, struktur, prinsip kerja, karakteristik, aplikasi, dan lainnya.

Definisi Roda Gigi Hipoid

Roda gigi hipoid adalah jenis roda gigi yang digunakan untuk mentransmisikan daya antara dua poros yang tidak berpotongan dan tidak sejajar. Tidak seperti roda gigi bevel yang memiliki sumbu berpotongan, atau roda gigi spur dan heliks yang memiliki sumbu sejajar, roda gigi hipoid memiliki sumbu yang saling bergeser dan tidak berpotongan. Pergeseran ini memungkinkan transmisi daya yang lebih ringkas dan efisien dalam sistem mekanis tertentu.

Ciri utama yang membedakan roda gigi hipoid dari jenis roda gigi lainnya adalah sumbu kedua roda gigi (pinion dan roda gigi) tidak sejajar maupun berpotongan. Susunan unik ini membedakannya dari roda gigi bevel, di mana sumbu-sumbunya berpotongan, dan dari roda gigi cacing, di mana sumbu-sumbunya tegak lurus tetapi tidak berpotongan dengan mekanisme pengaitan yang berbeda.

Struktur dan Karakteristik Geometris

Struktur Dasar

Roda gigi hipoid terdiri dari dua komponen utama: pinion hipoid dan roda gigi hipoid (juga dikenal sebagai roda gigi cincin). Pinion biasanya merupakan roda gigi yang lebih kecil, sedangkan roda gigi cincin merupakan roda gigi yang lebih besar. Kedua roda gigi ini memiliki gigi yang dipotong dengan cara tertentu untuk memastikan penyambungan yang tepat.

Fitur Geometris

Bentuk Permukaan Gigi

Permukaan gigi roda gigi hipoid merupakan hiperboloid revolusi. Geometri gigi yang kompleks inilah yang memungkinkan penyambungan yang halus dan transmisi daya yang efisien antara poros-poros yang tidak berpotongan. Bentuk hiperboloid memungkinkan area kontak antar gigi yang lebih besar dibandingkan dengan beberapa jenis roda gigi lainnya, yang berkontribusi pada kemampuannya untuk menangani beban yang lebih tinggi.

Hubungan Posisi Sumbu

Sebagaimana telah disebutkan sebelumnya, sumbu pinion dan roda gigi hipoid tidak berpotongan dan tidak sejajar. Offset antar sumbu merupakan parameter penting dalam desain roda gigi hipoid. Offset ini dapat berada di atas atau di bawah sumbu roda gigi ring, tergantung pada kebutuhan aplikasi spesifik.

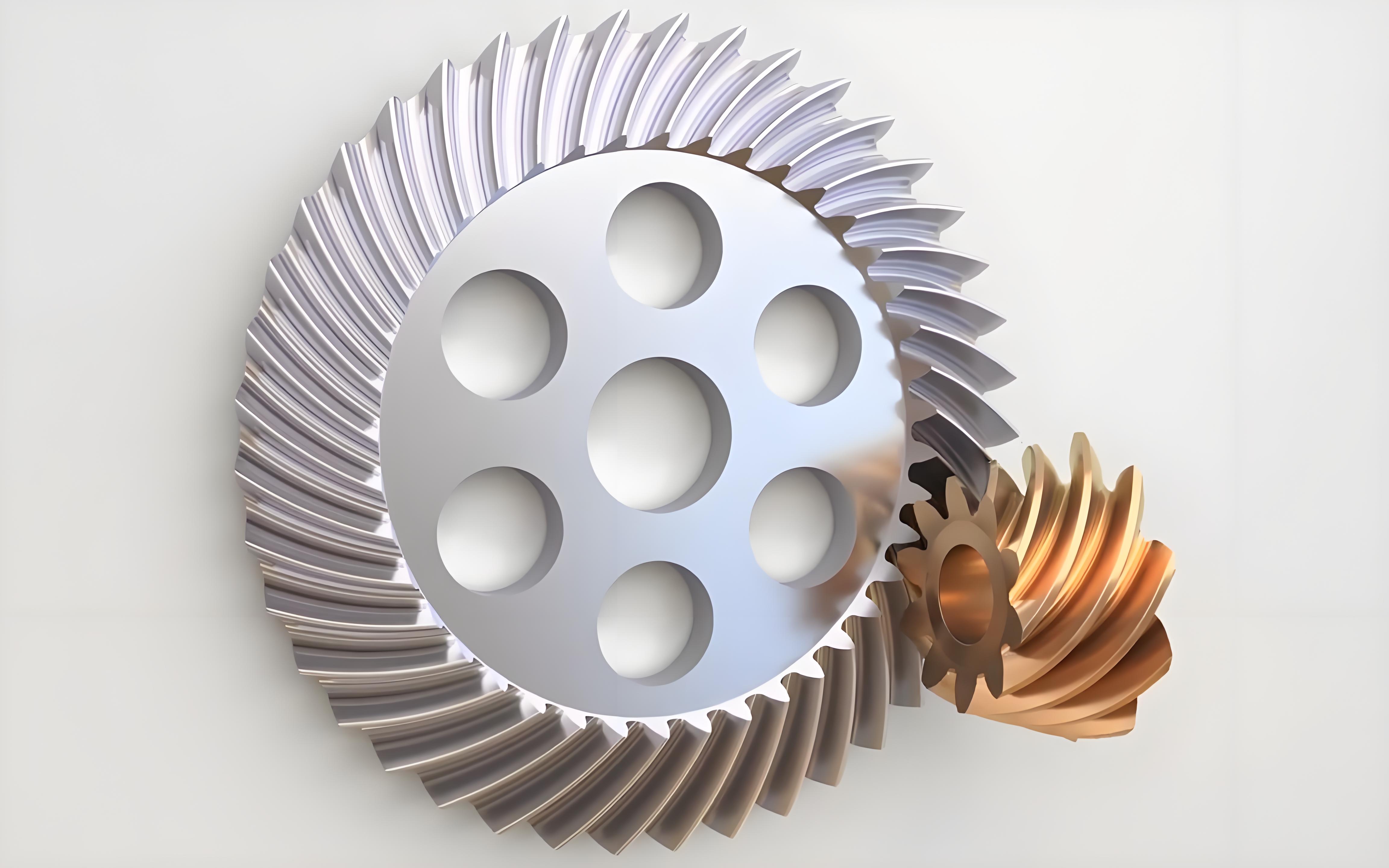

Roda Gigi Hipoid

Prinsip Kerja Roda Gigi Hipoid

Prinsip kerja roda gigi hipoid didasarkan pada penyatuan gigi-gigi hiperboloidalnya. Ketika pinion berputar, gigi-giginya akan bersinggungan dengan gigi-gigi roda gigi cincin, yang menyebabkan roda gigi cincin ikut berputar. Geometri gigi yang unik memastikan penyatuan terjadi secara bertahap, dengan gerakan meluncur dan berputar di antara gigi-gigi.

Kombinasi gerakan meluncur dan menggelinding ini membantu mendistribusikan beban secara merata di seluruh permukaan gigi, sehingga mengurangi keausan. Tenaga disalurkan dari pinion ke ring gear (atau sebaliknya) melalui aksi saling bertautan ini, yang memungkinkan perpindahan gerak putar dan torsi antara dua poros yang tidak berpotongan.

Karakteristik Roda Gigi Hipoid

Kapasitas Beban Tinggi

Berkat bentuk hiperboloidalnya, area kontak antar gigi yang lebih besar, roda gigi hipoid dapat menahan beban yang lebih tinggi dibandingkan jenis roda gigi lainnya. Hal ini membuatnya cocok untuk aplikasi yang membutuhkan transmisi daya yang signifikan.

Pengoperasian yang Halus dan Senyap

Penggabungan gigi secara bertahap dan gerakan rol-geser berkontribusi pada pengoperasian roda gigi hipoid yang halus dan senyap. Hal ini merupakan keuntungan signifikan dalam aplikasi yang mengutamakan pengurangan kebisingan, seperti pada transmisi otomotif.

Rasio Transmisi Besar

Roda gigi hipoid dapat mencapai rasio transmisi yang relatif besar dalam ruang yang ringkas. Hal ini bermanfaat dalam sistem yang membutuhkan pengurangan atau peningkatan kecepatan tinggi tanpa menghabiskan ruang yang berlebihan.

Keunggulan Desain Offset

Offset antar sumbu memberikan fleksibilitas desain. Hal ini memungkinkan penempatan poros pada posisi yang tidak mungkin dilakukan dengan jenis roda gigi lain, yang dapat menjadi krusial dalam tata letak sistem mekanis yang kompleks.

Keunggulan Dibandingkan Jenis Perlengkapan Lainnya

Dibandingkan dengan Roda Gigi Bevel

Roda gigi bevel digunakan untuk mentransmisikan daya antar poros yang berpotongan. Meskipun cocok untuk aplikasi tertentu, roda gigi hipoid memiliki keunggulan dalam hal kapasitas menahan beban dan pengoperasian yang senyap. Selain itu, offset pada roda gigi hipoid memungkinkan pemosisian poros yang lebih fleksibel.

Dibandingkan dengan Roda Gigi Cacing

Roda gigi cacing digunakan untuk poros tegak lurus yang tidak berpotongan dan dapat menghasilkan rasio transmisi yang sangat tinggi. Namun, roda gigi hipoid lebih efisien daripada roda gigi cacing, terutama pada kecepatan tinggi. Roda gigi hipoid juga memiliki kapasitas menahan beban yang lebih tinggi dalam beberapa kasus.

Dibandingkan dengan Roda Gigi Taji dan Roda Gigi Heliks

Roda gigi taji dan heliks digunakan untuk poros paralel. Roda gigi hipoid, dengan sumbu yang tidak berpotongan dan tidak sejajar, menawarkan fleksibilitas desain yang lebih tinggi. Roda gigi ini juga memiliki distribusi beban yang lebih baik dan dapat menangani beban yang lebih tinggi daripada beberapa roda gigi taji, meskipun roda gigi heliks juga dapat menangani beban yang signifikan.

Aplikasi Roda Gigi Hipoid

Industri Otomotif

Salah satu aplikasi roda gigi hipoid yang paling umum adalah pada gardan belakang otomotif. Pada kendaraan berpenggerak roda belakang dan empat roda, roda gigi hipoid digunakan pada diferensial untuk menyalurkan daya dari poros penggerak ke roda belakang. Kemampuannya untuk menangani beban tinggi, menyediakan rasio transmisi yang besar, dan beroperasi dengan senyap menjadikannya ideal untuk tujuan ini.

Mesin Berat

Roda gigi hipoid juga digunakan pada mesin berat seperti peralatan konstruksi, mesin pertanian, dan peralatan pertambangan. Aplikasi ini membutuhkan transmisi daya dalam jumlah besar, dan kapasitas dukung beban yang tinggi dari roda gigi hipoid menjadikannya pilihan yang tepat.

Mesin Industri

Dalam berbagai mesin industri, seperti pompa, kompresor, dan konveyor, roda gigi hipoid digunakan untuk mentransmisikan daya antar poros yang tidak berpotongan. Desainnya yang ringkas dan pengoperasiannya yang efisien menjadikannya komponen yang berharga dalam sistem ini.



Roda Gigi Hipoid

Pertimbangan Desain dan Manufaktur

Pemilihan Material

Material yang digunakan untuk roda gigi hipoid harus memiliki kekuatan tinggi, ketahanan aus, dan ketahanan lelah. Material yang umum digunakan antara lain baja paduan, yang diproses secara panas untuk mencapai sifat mekanis yang dibutuhkan.

Proses Manufaktur

Pembuatan roda gigi hipoid merupakan proses kompleks yang membutuhkan presisi tinggi. Gigi-gigi tersebut biasanya dipotong menggunakan mesin perkakas khusus, seperti generator roda gigi hipoid. Proses pembuatannya melibatkan beberapa langkah, termasuk pemotongan, perlakuan panas, dan penggilingan, untuk memastikan roda gigi memenuhi spesifikasi dimensi dan permukaan akhir yang dibutuhkan.

Pelumasan

Pelumasan yang tepat sangat penting untuk pengoperasian yang efisien dan umur panjang roda gigi hipoid. Kecepatan geser yang tinggi antar gigi dapat menyebabkan gesekan dan keausan yang signifikan, sehingga diperlukan pelumas yang sesuai dengan sifat anti-aus dan tekanan ekstrem yang baik.

Kesimpulan

Roda gigi hipoid merupakan jenis roda gigi yang unik dan penting dalam teknik mesin. Kemampuannya untuk mentransmisikan daya antar poros yang tidak berpotongan, dikombinasikan dengan kapasitas menahan beban yang tinggi, pengoperasian yang halus, dan fleksibilitas desain, menjadikannya cocok untuk berbagai aplikasi, terutama di industri otomotif dan mesin berat. Memahami karakteristik, prinsip kerja, dan pertimbangan desain roda gigi hipoid sangat penting bagi para insinyur dan profesional yang terlibat dalam perancangan dan pemeliharaan sistem mekanik. Seiring kemajuan teknologi, penggunaan roda gigi hipoid kemungkinan akan tetap menonjol, dengan penyempurnaan berkelanjutan dalam desain dan proses manufakturnya yang semakin meningkatkan kinerja dan keandalannya.
