Apa itu Roda Gigi?
Dalam bidang teknik mesin, roda gigi merupakan komponen dasar yang menyalurkan gerakan, daya, dan torsi di antara poros yang berputar. Kemampuannya untuk mengubah kecepatan, torsi, dan arah gerakan membuat roda gigi sangat diperlukan dalam berbagai mesin—mulai dari jam sederhana hingga sistem industri yang kompleks. Artikel blog yang komprehensif ini akan membahas definisi inti roda gigi, membahas jenis-jenis utamanya (termasuk roda gigi khusus, roda gigi taji, roda gigi heliks, roda gigi bevel, dan roda gigi hipoid), dan menyoroti aplikasinya yang unik.
Apa itu Gear? Penjelasan Dasarnya
Agigiadalah roda gigi atau silinder yang dirancang untuk menyatu dengan komponen bergigi lainnya (seperti roda gigi, rak, atau cacing) untuk mentransfer gaya putar. Karakteristik utama roda gigi meliputi:
- Gigi: Potong pada lingkar luar (atau dalam, dalam kasus roda gigi cincin) untuk memastikan keterikatan positif dengan komponen yang berpasangan.
- Diameter Pitch: Lingkaran imajiner tempat dua roda gigi yang saling bertautan bersentuhan, penting untuk menentukan rasio roda gigi.
- Rasio Gigi: Rasio jumlah gigi pada roda gigi yang digerakkan terhadap roda gigi penggerak, menentukan kecepatan dan konversi torsi (misalnya, rasio 2:1 mengurangi kecepatan hingga setengahnya sementara menggandakan torsi).
Roda gigi memungkinkan kontrol yang tepat atas gerakan mekanis, sehingga penting untuk aplikasi yang memerlukan:
- Pengurangan atau peningkatan kecepatan
- Perkalian torsi
- Perubahan arah (misalnya, dari gerakan horizontal ke vertikal)
- Distribusi gaya di beberapa poros
Beragam Jenis Peralatan
Roda gigi tersedia dalam berbagai desain, masing-masing dioptimalkan untuk kebutuhan mekanis tertentu. Berikut ini adalah jenis yang paling umum, termasuk roda gigi khusus dan empat desain standar utama:
1. Perlengkapan Khusus: Disesuaikan dengan Kebutuhan Unik
Apa itu Perlengkapan Kustom?
Roda gigi khusus dirancang dan diproduksi untuk memenuhi persyaratan khusus dan nonstandar yang tidak dapat dipenuhi oleh roda gigi yang tersedia di pasaran. Persyaratan ini dapat meliputi:
- Profil gigi yang tidak biasa (misalnya, kurva involute yang dimodifikasi)
- Bahan non-standar (misalnya, polimer untuk aplikasi ringan atau tahan korosi)
- Geometri khusus (misalnya, roda gigi tersegmentasi, roda gigi non-lingkaran untuk rasio kecepatan variabel)
Kapan Gigi Kustom Digunakan?
- Industri khusus: Komponen kedirgantaraan, perangkat medis (misalnya, peralatan bedah presisi), atau robotika yang memerlukan gerakan kompak dan presisi tinggi.
- Proyek Retrofit: Mengganti roda gigi usang pada mesin lama yang ukuran standarnya tidak lagi tersedia.
- Inovasi: Membuat prototipe sistem mekanis baru dengan profil gerak yang unik, seperti penggerak kecepatan variabel untuk sistem energi terbarukan.
Pertimbangan Desain:
- Pemilihan material (baja, kuningan, plastik, atau komposit) berdasarkan beban, kecepatan, dan faktor lingkungan
- Persyaratan toleransi (misalnya, kontrol reaksi balik untuk aplikasi presisi)
- Metode manufaktur (permesinan CNC, pencetakan 3D, atau hobbing roda gigi untuk gigi yang rumit)
2. Roda Gigi Pacu: Yang Paling Sederhana dan Paling Umum
Fitur Desain:
- Gigi lurus sejajar dengan sumbu roda gigi
- Bentuk silinder, berpasangan dengan roda gigi pacu lainnya pada poros paralel
- Desain roda gigi paling sederhana, mudah diproduksi dan dirawat
Keuntungan:
- Efisiensi tinggi (hingga 99% dalam sistem yang dilumasi dengan baik)
- Hemat biaya untuk konversi kecepatan/torsi dasar
- Persyaratan penyelarasan yang mudah dipahami
Kekurangan:
- Pengoperasian yang berisik pada kecepatan tinggi karena pemasangan gigi secara tiba-tiba
- Beban benturan lebih tinggi dibandingkan dengan roda gigi heliks
- Terbatas pada aplikasi poros paralel
Aplikasi:
- Elektronik Konsumen:Jam, printer, dan kotak roda gigi sederhana
- Mesin Industri: Sistem konveyor, pompa, dan peralatan pertanian
- Otomatisasi: Lengan robot dasar dan aktuator linier
3. Roda Gigi Heliks: Halus, Senyap, dan Mampu Menahan Beban Tinggi
Fitur Desain:
- Gigi dipotong pada sudut (sudut heliks) terhadap sumbu roda gigi, sehingga menciptakan bentuk spiral
- Lakukan secara bertahap, dengan beberapa gigi bersentuhan pada saat yang bersamaan
Keuntungan:
- Pengoperasian lebih senyap daripada roda gigi pacu karena gigi yang saling bertautan secara bertahap
- Mampu menangani beban dan kecepatan yang lebih tinggi
- Mengurangi getaran dan guncangan karena tegangan kontak terdistribusi
Kekurangan:
- Menghasilkan gaya dorong aksial (membutuhkan bantalan dorong untuk mengelola gaya lateral)
- Efisiensi sedikit lebih rendah daripada roda gigi pacu (95-98% karena gesekan geser)
- Lebih rumit dan mahal untuk diproduksi
Aplikasi:
- Transmisi Otomotif: Transmisi manual dan otomatis untuk pergantian gigi yang halus
- Gearbox Industri:Mesin tugas berat seperti turbin angin dan peralatan pertambangan
- Ruang angkasa:Mesin pesawat terbang dan sistem roda pendaratan yang membutuhkan keandalan tinggi

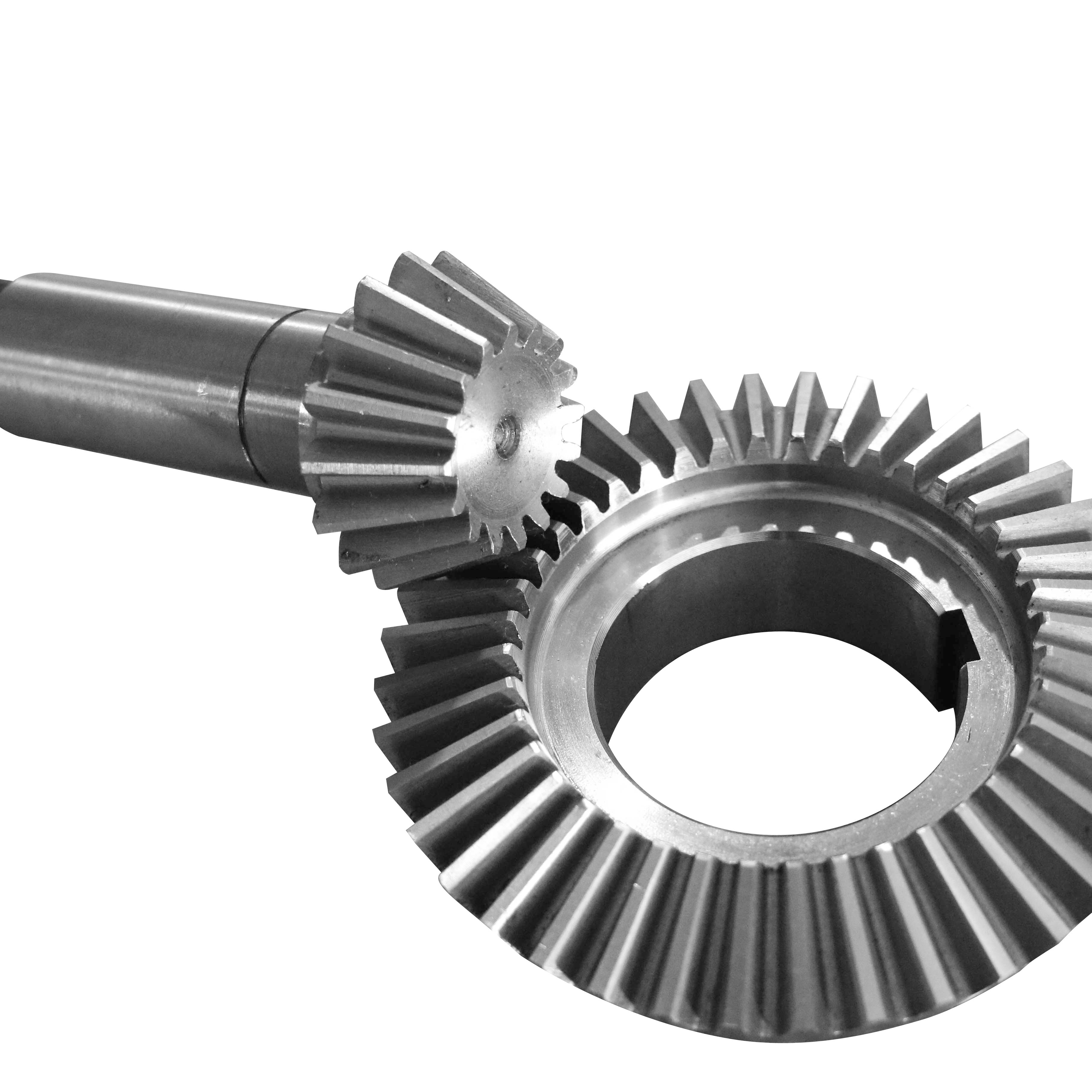

4. Roda Gigi Bevel: Untuk Transmisi Gerakan Sudut Siku-siku
Fitur Desain:
- Roda gigi berbentuk kerucut yang digunakan untuk menghubungkan poros yang berpotongan pada sudut (biasanya 90 derajat)
- Gigi bisa lurus, spiral, atau Zerol (melengkung tetapi tanpa dorongan aksial)
Jenis Roda Gigi Bevel:
- Roda Gigi Bevel Lurus: Desain paling sederhana, berisik pada kecepatan tinggi (mirip dengan roda gigi taji).
- Roda Gigi Spiral Bevel: Gigi melengkung untuk pemasangan bertahap, lebih senyap dan kuat (ideal untuk aplikasi kecepatan tinggi).
- Roda Gigi Bevel Zerol: Gigi melengkung dengan sudut spiral nol, menyeimbangkan kekuatan dan kemudahan pembuatan.
Keuntungan:
- Aktifkan transmisi gerakan antara poros yang berpotongan
- Tipe spiral menawarkan kapasitas beban tinggi dan pengoperasian yang lancar
- Desain kompak untuk aplikasi dengan keterbatasan ruang
Kekurangan:
- Persyaratan penyelarasan yang lebih kompleks dibandingkan roda gigi poros paralel
- Biaya produksi lebih tinggi, terutama untuk desain spiral
Aplikasi:
- Diferensial Otomotif: Mentransmisikan daya dari poros penggerak ke roda pada sudut 90 derajat
- Peralatan Mesin:Mesin penggilingan dan mesin bubut yang membutuhkan perpindahan gerak sudut
- Robotika: Sendi pada lengan robot untuk gerakan multi arah
5. Roda Gigi Hipoid: Roda Gigi Bevel Offset untuk Tugas Berat
Fitur Desain:
- Mirip dengan roda gigi spiral bevel tetapi dengan poros offset (sumbu tidak berpotongan)
- Roda gigi pinion lebih panjang dan menyatu di bawah garis tengah roda gigi, sehingga menciptakan bentuk hiperbolik
Keuntungan:
- Rasio kontak lebih tinggi daripada roda gigi bevel spiral, memungkinkan transmisi torsi lebih besar
- Lebih halus dan lebih senyap dibandingkan roda gigi bevel lurus, bahkan pada kecepatan tinggi
- Lebih kuat karena peningkatan tumpang tindih gigi dan aksi geser
Kekurangan:
- Memerlukan pelumas khusus untuk menangani gesekan geser yang tinggi
- Geometri yang lebih kompleks meningkatkan kompleksitas manufaktur
- Dorongan aksial lebih tinggi daripada roda gigi bevel standar
Aplikasi:
- Kendaraan Berat: Diferensial truk dan traktor yang membutuhkan kapasitas torsi tinggi
- Penggerak Industri:Mesin cetak dan mesin konstruksi dengan pengaturan poros offset
- Ruang angkasa: Transmisi pesawat berkinerja tinggi yang membutuhkan solusi kompak dan beban tinggi
Cara Memilih Peralatan yang Tepat untuk Aplikasi Anda
Memilih jenis roda gigi yang tepat melibatkan evaluasi beberapa faktor:
- Orientasi Poros:
-
- Poros paralel: Roda gigi taji atau heliks
-
- Poros berpotongan: Roda gigi bevel (lurus, spiral, atau Zerol)
-
- Poros offset: Roda gigi hipoid
- Persyaratan Kecepatan dan Beban:
-
- Sistem sederhana kecepatan rendah: Roda gigi pacu
-
- Kecepatan tinggi, beban tinggi: Roda gigi bevel heliks atau spiral
-
- Torsi ekstrim: Roda gigi hipoid atau yang dirancang khusus
- Toleransi Kebisingan dan Getaran:
-
- Diperlukan operasi yang tenang: Roda gigi heliks, spiral bevel, atau hipoid
-
- Kebisingan yang dapat diterima: Roda gigi lurus atau roda gigi bevel
- Keterbatasan Ruang dan Biaya:
-
- Ruang sempit: Roda gigi bevel atau hipoid (penggerak sudut kompak)
-
- Ramah anggaran: Roda gigi pacu (biaya produksi rendah)
Inovasi dalam Teknologi Roda Gigi
Teknik modern mendorong kemajuan dalam desain roda gigi:
- Roda Gigi Cetak 3D: Prototipe yang disesuaikan dan berbiaya rendah menggunakan bahan polimer untuk aplikasi ringan.
- Pelapis Nano: Mengurangi gesekan dan keausan pada roda gigi heliks dan hipoid, meningkatkan efisiensi.
- Sistem Gigi Hibrida: Menggabungkan jenis roda gigi (misalnya, roda gigi heliks + planet) untuk mengoptimalkan kinerja pada kendaraan listrik.
- Inovasi Pelumasan: Bahan pelumas sendiri untuk roda gigi di tempat yang sulit dijangkau (misalnya, satelit luar angkasa).
Kesimpulan: Pahlawan Sistem Mekanik yang Tak Dikenal
Roda gigi lebih dari sekadar "roda bergigi"—roda gigi merupakan tulang punggung teknik mesin, yang memungkinkan kontrol presisi atas gerakan dan daya dalam berbagai aplikasi. Baik Anda memerlukan roda gigi pacu sederhana untuk peralatan rumah tangga, roda gigi khusus berpresisi tinggi untuk perangkat medis, atau roda gigi hipoid tugas berat untuk truk tambang, memahami desain dan kemampuannya merupakan kunci untuk memecahkan tantangan mekanis.
Dari efisiensi roda gigi pacu yang sederhana hingga kekuatan roda gigi hipoid yang terspesialisasi, setiap jenis roda gigi memiliki tujuan yang unik. Seiring berkembangnya teknologi, desain roda gigi pun akan berkembang, yang menjanjikan solusi yang lebih inovatif untuk kebutuhan rekayasa di masa mendatang. Baik Anda seorang insinyur, mahasiswa, atau penggemar yang ingin tahu, dunia roda gigi menawarkan peluang yang tak terbatas untuk mengeksplorasi keindahan gerakan mekanis.
Dengan menguasai dasar-dasar jenis roda gigi dan aplikasinya, Anda memperoleh pengetahuan untuk membuat keputusan yang tepat dalam desain, pemecahan masalah, atau inovasi—membuktikan bahwa komponen bergigi kecil ini benar-benar pekerja keras teknologi modern.
