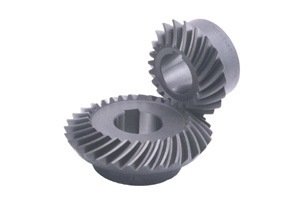

Apa karakteristik proses roda gigi bevel spiral dalam pemesinan komponen presisi

Dalam pemrosesan komponen presisi, karakteristik struktural gigi spiral sama dengan gigi bevel lurus. Modulus standar gigi bevel spiral mengacu pada modulus ujung besar, dan perhitungan ukuran nominal juga pada dasarnya sama. Perbedaannya adalah bahwa arah gigi yang pertama lurus, dan garis gigi kerucut pitch (garis persimpangan antara permukaan gigi dan garis kerucut pitch) lurus, sedangkan arah gigi yang terakhir melengkung, dan kerucut pitch garis gigi melengkung, dan permukaan gigi cembung di satu sisi arah panjang gigi, sisi lainnya cekung.

Selain itu, sudut tekanan roda gigi bevel spiral ditentukan dalam arah normal gigi roda gigi. Arah putaran dan sudut heliks roda gigi spiral bevel adalah sebagai berikut: saat menghadap gigi bagian atas roda gigi dan melihat sepanjang arah sumbu, jika ujung kecil gigi Cong gear bergerak berlawanan arah jarum jam menuju ujung besar sepanjang garis gigi, itu disebut gigi kiri; Jika searah jarum jam, itu disebut gigi kanan.

Dalam pemesinan komponen presisi, sudut antara garis singgung pada titik tertentu pada garis gigi kerucut pitch dan generatrix kerucut pitch yang melewati titik tersebut disebut sudut heliks. Sudut heliks pada setiap titik pada persegi panjang gigi dari roda gigi bevel spiral tidak sama, dan sudut heliks di titik tengah permukaan gigi adalah sudut heliks standar dari roda gigi bevel spiral.
