Apa perlengkapan yang biasa digunakan untuk bagian disk pemrosesan bagian presisi

Bagian presisi biasanya digunakan untuk memproses bagian cakram kecil menggunakan tiga chuck pemusatan diri rahang untuk menjepit benda kerja. Jika permukaan dengan persyaratan akurasi posisi tidak dapat diproses selama pemasangan tiga jaw self centering chuck, biasanya setelah pemesinan presisi lubang dalam selesai, spindel pemasangan pemosisian lubang dalam atau spindel pegas digunakan untuk memproses lingkaran luar atau permukaan ujung untuk memastikan persyaratan akurasi posisi. Saat memproses bagian disk yang besar, ukuran tiga chuck self centering chuck tidak begitu besar, Jadi chuck aksi tunggal empat rahang atau disc bunga sering digunakan untuk menjepit benda kerja.

1. Spindel

Ketika benda kerja menggunakan lubang yang diproses sebagai referensi pemosisian dan dapat memastikan persyaratan koaksialitas sumbu lingkaran luar dan sumbu lubang dalam, mandrel dapat digunakan untuk menjepit. Metode penjepitan ini dapat memastikan koaksialitas permukaan bagian dalam dan luar benda kerja, dan cocok untuk produksi batch tertentu.

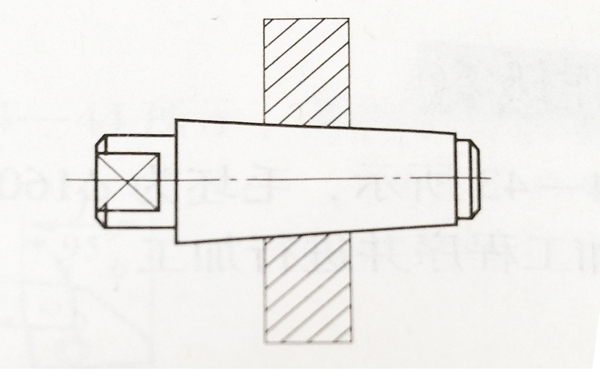

Ada banyak jenis mandrel, dan mandrel lancip melingkar dan kecil biasanya digunakan untuk memposisikan benda kerja dengan lubang silinder; Untuk penempatan benda kerja dengan lubang meruncing, lubang berulir, dan lubang spline, biasanya digunakan mandrel kerucut, mandrel ulir, dan mandrel spline yang sesuai. Saat memposisikan dan menjepit mandrel kerucut atau mandrel kerucut, perhatian harus diberikan pada kontaknya dengan benda kerja.

2. Cakram bunga

Disk bunga adalah disk besar yang dipasang pada spindel mesin bubut. Untuk bagian presisi dengan bentuk tidak beraturan yang tidak dapat dijepit dengan menggunakan chuck self centering tiga rahang atau chuck aksi tunggal empat rahang, cakram bunga dapat digunakan untuk penjepitan. Ini juga merupakan perlengkapan yang biasa digunakan untuk memproses bagian lengan cakram besar. Ada ribuan alur berbentuk T pada pelat bunga, yang digunakan untuk memasang komponen tambahan seperti komponen pemosisian, komponen penjepit, dan komponen pengindeksan. Ini dapat memproses lingkaran luar, permukaan ujung, dan lubang dalam lengan cakram berbentuk kompleks atau bagian eksentrik.

Saat menggunakan cakram bunga untuk menjepit bagian presisi dan memproses benda kerja, perhatian harus diberikan pada keseimbangan, dan perangkat keseimbangan harus digunakan untuk mengurangi getaran yang disebabkan oleh rol tengah yang tinggi dan keausan bantalan spindel. Ada dua langkah penyeimbangan umum: satu adalah menambahkan blok penyeimbang (penyeimbang) pada bagian yang lebih berat, yang harus berada sejauh mungkin dari pusat putaran tinggi; yang lainnya adalah mengolah lubang yang berat pada bagian yang lebih berat, yang harus sedekat mungkin dengan pusat rotasi. Posisi dan berat balok keseimbangan harus disesuaikan.
