Bagaimana Cara Membuat Sistem Katrol?
Sistem katrol adalah perangkat mekanis sederhana namun bertenaga yang telah digunakan selama berabad-abad untuk mengangkat benda berat, memindahkan beban, dan menyederhanakan tugas. Dari lokasi konstruksi hingga bengkel rumah, sistem ini memanfaatkan prinsip fisika untuk melipatgandakan gaya, sehingga beban terberat sekalipun dapat ditangani. Baik Anda ingin mengangkat kayu bakar, memasang lift garasi sendiri, atau membuat mekanisme untuk proyek terbaru Anda, membangun sistem katrol adalah keterampilan praktis yang menggabungkan teknik dasar dengan keterampilan langsung. Dalam panduan ini, kami akan memandu Anda melalui semua yang perlu Anda ketahui untuk membuat sistem katrol yang fungsional, mulai dari pemilihan material hingga pengujian pengaturan akhir.

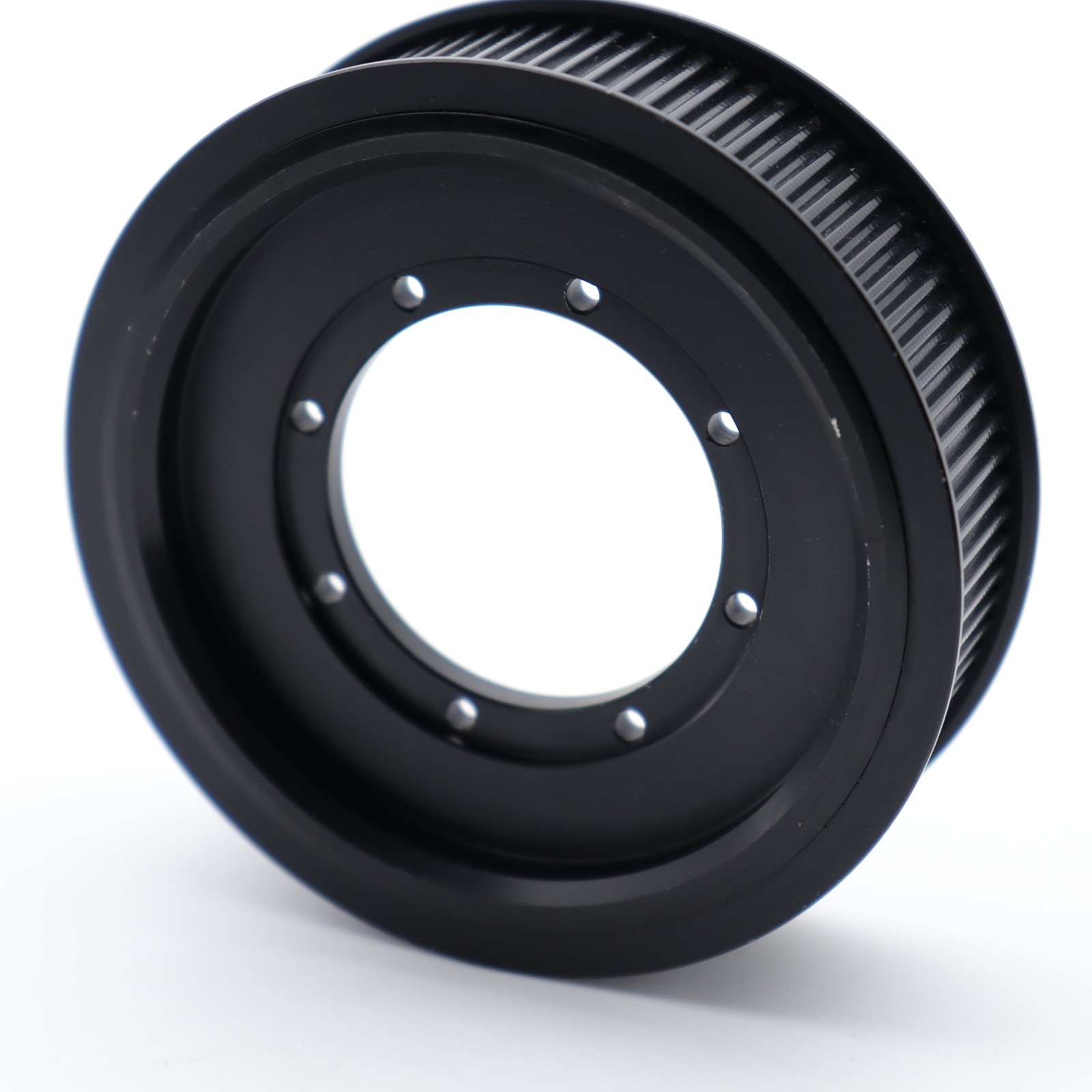

Memahami Dasar-Dasar Sistem Katrol
Sebelum mendalami proses konstruksi, penting untuk memahami cara kerja sistem katrol. Pada dasarnya, katrol adalah roda beralur di tepinya, yang dirancang untuk menahan tali, kabel, atau sabuk. Ketika gaya diberikan pada salah satu ujung tali, katrol akan mengalihkan gaya tersebut, sehingga Anda dapat mengangkat atau memindahkan benda dengan tenaga yang lebih sedikit daripada mengangkatnya secara langsung.
Konsep kunci di sini adalahkeuntungan mekanis—rasio gaya yang dihasilkan oleh sistem terhadap gaya yang diberikan padanya. Misalnya, sistem katrol sederhana dengan dua tali penyangga dapat mengurangi gaya yang dibutuhkan hingga setengahnya, sehingga memudahkan pengangkatan beban berat. Sistem yang lebih kompleks dengan beberapa katrol (disebut pengaturan blok dan tekel) dapat memberikan keuntungan mekanis yang lebih besar, meskipun mungkin membutuhkan lebih banyak tali dan ruang.
Ada dua jenis katrol utama yang digunakan di sebagian besar sistem:
- Katrol tetap: Ini melekat pada struktur yang tetap (seperti balok atau dinding) dan hanya mengubah arah gaya, bukan jumlah gaya yang dibutuhkan.
- Katrol bergerak: Tali ini diikatkan pada beban itu sendiri dan bergerak bersamanya, memberikan keuntungan mekanis dengan mendistribusikan berat beban ke beberapa tali.
Langkah 1: Kumpulkan Bahan dan Alat Anda
Langkah pertama dalam membangun sistem katrol adalah mengumpulkan semua komponen yang diperlukan. Material spesifik yang Anda butuhkan bergantung pada tujuan penggunaan sistem (misalnya, mengangkat beban ringan vs. beban berat), tetapi berikut daftar umum untuk membantu Anda memulai:
Bahan

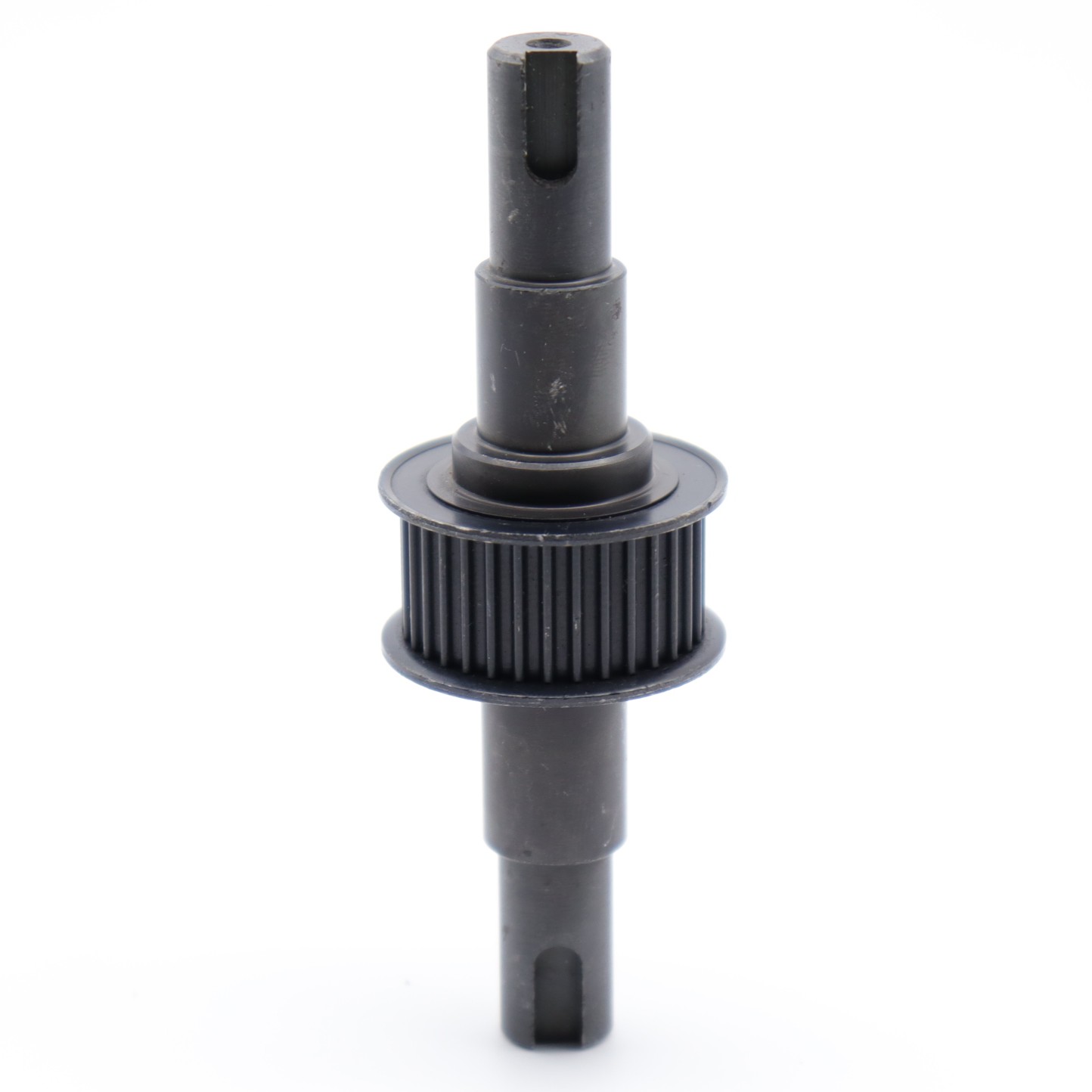

- KatrolPilih katrol berdasarkan beban Anda. Untuk beban ringan (hingga 22,5 kg), katrol plastik (misalnya, diameter 5 cm) cocok. Untuk beban yang lebih berat (22,5–22,5 kg), pilih katrol logam (baja atau aluminium) dengan bantalan bola untuk mengurangi gesekan. Cari katrol dengan lebar alur yang sesuai dengan tali atau kabel Anda (biasanya 0,6–0,9 cm).
- Tali atau kabelTali nilon atau poliester kuat, fleksibel, dan tahan lapuk—ideal untuk sebagian besar sistem DIY. Untuk beban yang lebih berat, gunakan kabel baja (konstruksi 7x19 umum untuk fleksibilitas dan kekuatan). Diameternya harus sesuai dengan alur katrol (misalnya, tali 1/4 inci untuk alur 1/4 inci).
- Perangkat keras penahanIni termasuk baut, sekrup, baut mata, dan angkur dinding. Untuk memasang katrol ke balok atau dinding, gunakan baut mata 3/8 inci yang dirancang untuk menahan setidaknya 1,5 kali beban maksimum Anda.
- Lampiran bebanKarabiner, kait, atau belenggu untuk menghubungkan sistem katrol ke beban. Pastikan karabiner tersebut sesuai dengan beban Anda (misalnya, karabiner 500 lb untuk beban 300 lb).
- Rangka atau struktur pendukungTergantung pada pengaturan Anda, ini bisa berupa balok kayu, braket logam, atau bahkan cabang pohon yang kokoh. Balok kayu harus cukup kuat untuk menopang beban dan berat sistem.
Peralatan
- Bor dan mata bor (termasuk mata bor pasangan bata jika dipasang di dinding)
- Obeng, kunci pas, dan tang
- Pita pengukur dan level
- Pencari tiang (untuk menemukan tiang dinding atau balok langit-langit)
- Pemotong kawat (untuk kabel baja)
- Kikir atau amplas (untuk menghaluskan bagian logam yang kasar)
Langkah 2: Rencanakan Desain Sistem Katrol Anda
Sebelum merakit apa pun, luangkan waktu untuk merencanakan sistem Anda. Desain yang jelas memastikan sistem katrol Anda bekerja secara efisien dan aman.
Tentukan Beban dan Keuntungan Mekanik Anda
Pertama, hitung berat beban yang perlu Anda angkat atau pindahkan. Katakanlah Anda ingin mengangkat kotak seberat 200 pon. Sistem katrol tunggal bergerak sederhana memberikan keuntungan mekanis sebesar 2, artinya Anda hanya perlu mengerahkan gaya sebesar 100 pon. Untuk beban yang lebih berat, tambahkan lebih banyak katrol: sistem 4 katrol (2 tetap, 2 bergerak) menggandakan keuntungannya lagi, mengurangi gaya menjadi 50 pon.
Pilih Konfigurasi yang Tepat
- Katrol tetap tunggal: Terbaik untuk mengubah arah gaya (misalnya, menarik ke bawah untuk mengangkat sesuatu ke atas) tetapi tidak memberikan keuntungan mekanis.
- Katrol tunggal yang dapat digerakkan:Diikat pada beban, memberikan keuntungan mekanis 2:1.
- KatrolMenggabungkan katrol tetap dan katrol bergerak. Blok katrol dengan 3 katrol dan 3 katrol (2 tetap, 1 katrol bergerak) memberikan keuntungan 3:1.
Petakan Jalur Tali
Buat sketsa sistem untuk memvisualisasikan bagaimana tali akan berjalan. Untuk balok dan tekel:
- Pasangkan katrol tetap pada titik yang tinggi (misalnya balok langit-langit).
- Pasangkan katrol bergerak ke beban.
- Jalankan tali dari katrol tetap ke katrol bergerak, lalu kembali ke katrol tetap kedua (jika menggunakan lebih banyak katrol), dan akhirnya ke titik di mana Anda akan menerapkan gaya (misalnya, pegangan atau engkol).
Mengukur Jarak
Pastikan ada ruang yang cukup di antara katrol untuk mencegah tali bergesekan. Jarak antar katrol tetap harus minimal 1,5 kali diameter katrol untuk menghindari gangguan. Hitung juga panjang tali: untuk sistem 2:1 yang mengangkat 10 kaki (3 meter), Anda membutuhkan tali sepanjang 20 kaki (ditambah simpul).
Langkah 3: Merakit Sistem Katrol
Setelah material dan rencana Anda siap, saatnya membangun. Ikuti langkah-langkah berikut untuk sistem yang aman dan fungsional:
Pasang Katrol Tetap
- Temukan titik jangkar yang kokohGunakan pencari stud untuk menemukan balok langit-langit atau stud dinding. Jika tidak ada, gunakan angkur dinding tugas berat (dengan rating 500+ lbs) pada beton atau bata.
- Bor lubang pilot: Untuk baut mata, bor lubang sedikit lebih kecil dari ulir baut (misalnya, lubang 5/16 inci untuk baut 3/8 inci).
- Amankan baut mataPasang dengan kencang—gunakan kunci inggris untuk memastikannya terpasang dengan pas. Untuk pemasangan di langit-langit, tambahkan ring di antara baut mata dan permukaan untuk mendistribusikan beban.
- Pasang katrol tetap: Masukkan poros katrol melalui baut mata dan kencangkan dengan pin cotter atau mur untuk mencegah selip.
Siapkan Katrol Bergerak dan Beban
- Pasangkan katrol bergerak ke bebanGunakan karabiner atau belenggu untuk menghubungkan poros katrol ke pegangan beban atau titik angkat. Pastikan sambungan kencang—goyangkan untuk memeriksa kelonggaran.
- Uji lampiran beban:Angkat beban sedikit dengan tangan untuk memastikan sambungan tertahan sebelum menambahkan sistem katrol.
Masukkan Tali
- Mulailah dengan katrol tetapIkat salah satu ujung tali ke titik jangkar (gunakan simpul bowline agar lebih kuat). Sisakan tali sepanjang 15–30 cm untuk penyesuaian.
- Rutekan tali melalui katrol:Untuk sistem 2:1:
-
- Jalankan tali dari jangkar ke katrol yang dapat digerakkan, masukkan melalui alur.
-
- Bawa tali kembali ke katrol tetap, masukkan melalui alur itu.
- Tambahkan pegangan (opsional)Ikat simpul di ujung tali untuk pegangan, atau pasang engkol agar lebih mudah diputar. Gunakan simpul penghenti (misalnya, angka delapan) untuk mencegah tali tergelincir melalui katrol.
Amankan Semua Koneksi
- Periksa kembali semua simpul untuk memastikannya kencang. Simpul yang longgar dapat menyebabkan beban jatuh.
- Kencangkan mur dan baut pada katrol—gunakan pengunci ulir (misalnya, Loctite) pada bagian logam untuk mencegah kendor seiring waktu.
- Potong tali yang berlebih, sisakan 2–3 inci di luar simpul untuk menghindari terurai.
Langkah 4: Uji dan Sesuaikan Sistem
Sebelum menggunakan sistem katrol untuk beban berat, ujilah terlebih dahulu guna memastikan keamanan dan efisiensinya.
Uji dengan Beban Ringan
Mulailah dengan beban 50% dari berat target Anda (misalnya, 45 kg untuk sistem 90 kg). Tarik tali perlahan untuk mengangkat beban beberapa sentimeter. Periksa:
- Tali tergelincir: Jika tali meluncur di alur katrol, alurnya mungkin terlalu besar—gunakan tali yang lebih kecil atau tambahkan cincin-O karet ke katrol untuk meningkatkan gesekan.
- Katrol yang goyang: Kencangkan as atau baut mata yang kendor.
- Titik jangkar yang berderit: Perkuat dengan baut tambahan atau pindah ke jangkar yang lebih kuat.
Periksa Keselarasan
Katrol harus berada dalam garis lurus untuk mencegah keausan tali. Gunakan waterpas untuk memastikan katrol tetap sejajar secara vertikal atau horizontal. Katrol yang tidak sejajar dapat menyebabkan tali putus dan mengurangi efisiensi.
Sesuaikan Ketegangan
Tali harus kencang tetapi tidak terlalu melar. Jika kendur, perpendek dengan mengikat ulang simpul jangkar. Jika terlalu kencang, tambahkan simpul kecil pada tali (menggunakan simpul hidup) untuk mengurangi tegangan.
Langkah 5: Memelihara dan Memecahkan Masalah
Sistem katrol yang terawat baik akan bertahan selama bertahun-tahun. Ikuti tips berikut:
Perawatan Rutin
- Periksa tali/kabelPeriksa apakah ada robekan, sobekan, atau keausan. Ganti jika rusak—tali yang robek dapat putus karena beban.
- Lumasi katrol: Oleskan oli ringan (misalnya oli 3-in-1) ke poros katrol setiap 6 bulan untuk mengurangi gesekan.
- Kencangkan perangkat keras: Periksa baut dan baut mata setiap tiga bulan—getaran dapat melonggarkannya seiring waktu.
Masalah Umum dan Perbaikan
- Tali tergelincir: Bersihkan alur katrol (kotoran dapat menyebabkan selip) atau ganti ke tali bertekstur.
- Katrol macet: Singkirkan serpihan dari as atau ganti bantalan yang aus.
- Kegagalan jangkar:Pindahkan ke titik jangkar yang lebih kuat atau tambahkan jangkar cadangan (misalnya, baut mata kedua).
Kesimpulan
Membangun sistem katrol adalah proyek yang memuaskan, menggabungkan fisika dan keterampilan. Dengan memilih material yang tepat, merencanakan desain, dan mengikuti langkah-langkah ini, Anda dapat menciptakan sistem yang dapat mengangkat beban berat dengan aman dan mudah. Ingat: utamakan keselamatan—selalu uji dengan beban ringan, periksa komponen secara berkala, dan jangan pernah melebihi batas berat. Dengan sedikit kesabaran, sistem katrol Anda akan menjadi alat yang berharga di bengkel, garasi, atau rumah Anda.
Siap memulai? Kumpulkan bahan-bahan Anda, buat sketsa desain Anda, dan nikmati kepuasan mengangkat beban berat dengan usaha minimal!
